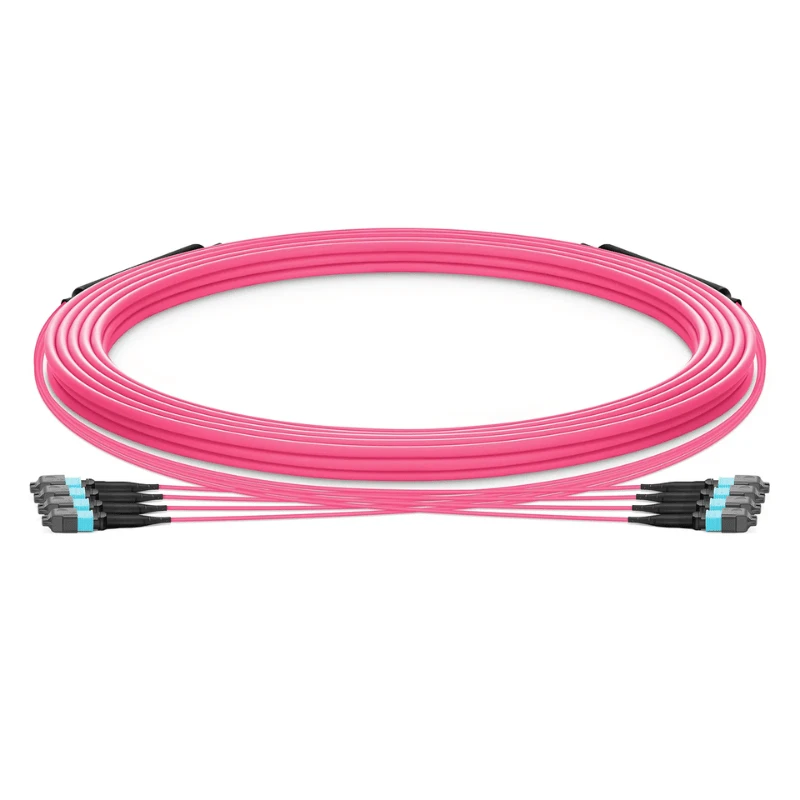

MPO mitmemoodiline magistraalkaabel on suure{0}}tihedusega kiudkaabel, mis on loodud struktureeritud kaabelduse jaoks andmekeskustes, ettevõtte serveriruumides ja kiiretes{1}}võrgukeskkondades. See kasutab eel-lõpetatud MPO/MTP®-pistikuid, et koondada mitu mitmemoodilist kiudu kompaktseks magistraalühenduseks, vähendades väljalõpetamist ja lihtsustades suure-tihedusega juurutamist.

Saadaval OM3, OM4 ja OM5 mitmemoodiliste kiududega, kaablit saab konfigureerida erinevate kiudude arvu, pistikute soo, polaarsuse meetodite, kaabli pikkuste ja ümbrisnõuete jaoks.

Tehnilised andmed

Üksus	Spetsifikatsioon
Kiu tüüp	Multirežiim OM3 / OM4 / OM5
Fiber Core	50/125 μm
Kiudude arv	8/12/24 kiudu; saadaval on mitu-MPO konfiguratsiooni
Ühendus	MPO / MTP®
Konnektori sugu	Mees/emane
Polaarsus	Tüüp A / Tüüp B / Tüüp C
Multimode Poola keel	PC
Sisestamise kaotus	Standard Vähem kui 0,35 dB või sellega võrdne; madala-kaoga versioonid Vähem kui 0,20 dB või sellega võrdne
Kaabli jakk	PVC / LSZH / OFNP, sõltuvalt konfiguratsioonist
Kaabli tüüp	Ümmargune või komplekteeritud pagasiruumi ehitus

Polaarsuse ja soo valikud

Õige polaarsus ja konnektori sugu on paralleelsete optiliste linkide{0}}vastuvõtu järjepidevuse säilitamiseks-olulised.

Tüüp A

Otse{0}}kiudude kaardistamine.

Tüüp B

Pöördkiu kaardistamine, mida kasutatakse tavaliselt dupleks-paralleelse{0}}optika arhitektuurides.

Tüüp C

Siduge-pööratud vastendamine konkreetsete struktureeritud-kaabelduskujunduste jaoks.

Meeste MPO

Kinnitatud pistik emase pistikuga joondamiseks.

Naine MPO

Lahtine pistik isasühendusega kasutamiseks.

Nõutav polaarsus tuleks määrata koos paaritusseadme, kasseti või plaastri{0}}paneeli kujundusega, mitte eraldi valida.

Kaabli ehitus

Pagasiruumi koost kasutab tehase{0}}otsaga mitmemoodilist kiudu koos kaitsva kaabli konstruktsiooniga, mis sobib organiseeritud püstiku ja raja paigaldamiseks. Tugevuselemendina saab kasutada aramiidlõnga, välissärgi saab valida vastavalt paigaldusnõuetele.

Levinud särgivalikute hulka kuuluvad PVC üldiseks siseruumides kasutamiseks, LSZH, kus on nõutav vähe-suitsu- ja halogeenivaba-konstruktsiooni, ning OFNP-d, mis on ette nähtud paigaldiste jaoks. Kaabli läbimõõt varieerub sõltuvalt kiudude arvust ja magistraalide konfiguratsioonist, nii et lõplik välisläbimõõt tuleks kinnitada enne tee läbilaskevõime või kaabli{4}}haldusriistvara määramist.

Andmekeskuse rakendused

MPO mitmerežiimiline magistraalkaabel sobib:

Rack{0}}to-magistraalühendused suure-tihedusega andmekeskustes.
MPO patch{0}}paneelide ja kassettide ühendused struktureeritud kaabelduse jaoks.
Lülituge--serverile ja lülituge-, et-lülitada linke, kasutades paralleelset mitmerežiimilist optikat.
Ettevõtte seadmete ruumid, kus -lõpetatud koostud vähendavad kohapealset paigaldustööd.
Suure{0}}tihedusega võrguuuendused, mis nõuavad suuremat kiudoptilist võimsust piiratud riiuliruumis.

Testimine ja kvaliteedi tagamine

Iga kaablikomplekti saab enne saatmist kontrollida ja testida, et kontrollida tootmise järjepidevust ja optilist jõudlust.
Tüüpilised kvaliteedikontrolli{0}}protseduurid hõlmavad järgmist:

100% sisestus-kao testimine lõpetatud koostude jaoks.
Lõpetage-näokontroll ja MPO-pistikute puhastamine.
Pistiku polaarsuse ja kiu kaardistamise kontrollimine.

Konnektori soo ja identifitseerimise kontroll.
Kaabli mantli, saabaste ja läbimurdealade visuaalne kontroll.
Individuaalsed katsearuanded esitatakse vastavalt projekti nõuetele.

Testikirjeid saab sobitada kaabli identifitseerimise või tellimisdokumentatsiooniga, et tagada sissetulev kontroll ja projekti jälgitavus.

Kohandamine ja OEM

OEM-i,{0}}süsteemiintegraatori ja projektitellimuste puhul saab magistraalkaablit konfigureerida vastavalt nõutavale võrguarhitektuurile, sealhulgas:

Kiu tüüp: OM3 / OM4 / OM5

Kiudude arv ja MPO kogus

MPO/MTP® konnektori sugu

Tüüp A / B / C polaarsus

Tavaline või väikese{0}}kaoga optiline jõudlus

Kaabli pikkus ja katkestuspikkus

PVC / LSZH / OFNP jope

Kaabli identifitseerimine, märgistamine ja värvinõuded

Kliendipõhine-pakend ja privaatne märgistus

Pakendamine ja kohaletoimetamine

Valmis MPO magistraalkaablid on individuaalselt kaitstud, et vältida pistiku saastumist, paindumist ja kaabli kahjustamist käsitsemise ja transportimise ajal. Konnektori tolmukatted, kaitseümbrised ja karbid või muud ekspordiks sobivad pakendid saab määrata vastavalt saatmisnõuetele.

Standardkonfiguratsioone saab tarnida vastavalt tootmise saadavusele. Kohandatud OEM-koostud on planeeritud vastavalt konfiguratsiooni keerukusele, kogusele, testimisnõuetele ja materjalide saadavusele. Igale saadetisele saab ülevaatuse saamiseks lisada toote identifitseerimise ja asjakohase katsedokumentatsiooni.

KKK

K: Kuidas ma saan kinnitada, et magistraalkaabel sobib minu olemasoleva MPO-süsteemiga?

V: Kinnitage mõlemas otsas pistiku liides, võtme orientatsioon, kiudude kaardistamine, tihvtide konfiguratsioon ja ühilduva komponendi spetsifikatsioonid. Olemasoleva installi puhul aitab praeguse MPO-mooduli, adapteri või kaabli osanumbri esitamine vältida ühildumatust asendamise või laiendamise ajal.

K: Kas sama projekti jaoks saab MPO magistraalkaableid tarnida erineva pikkusega?

V: Jah. Sama projekti spetsifikatsiooni raames saab toota erineva pikkusega kaableid. Ostjad peaksid esitama nõutava viimistletud pikkuse ja vajaduse korral lubatud hälbe, et riiulite marsruutimist ja paigaldusvahesid saaks täpselt planeerida.

K: Kas saate enne hulgitellimust esitada näidise?

V: Jah. Proove saab toota konfiguratsiooni kontrollimiseks enne masstootmist. Näidis peaks kasutama sama pistikute paigutust ja peamisi tehnilisi nõudeid, mis on ette nähtud tootmistellimusele, et ühilduvust ja paigaldamist saaks kontrollida tegelikes projektitingimustes.

K: Kas kaablijoonised või mõõtmetega dokumendid on saadaval inseneri heakskiitmiseks?

V: Jah. Projekti läbivaatamiseks saab esitada mõõtmete jooniseid ja konfiguratsiooniteavet. Komplekssete pagasiruumi komplektide puhul saavad ostjad enne tootmist kinnitada kogupikkust, pistikute paigutust, läbilöögi mõõtmeid ja identifitseerimisnõudeid.

K: Kuidas tuleks paigaldamise ajal käsitseda MPO magistraalkaableid?

V: Vältige kaabli tõmbamist pistikutest, etteantud paindepiiride ületamist ega katkestussektsioonidele liigset koormust. Hoidke pistikute otspinnad kuni ühendamiseni korgiga kinni ja suunake pagasiruum läbi sobivate kaabli{1}}haldussüsteemide ilma koostu muljumata või järsult painutamata.

K: Kas sama MPO magistraalkaablit saab kasutada erinevatel edastuskiirustel?

V: Võimalik, kuid ühilduvus sõltub transiiveri tüübist, optilise lingi eelarvest, edastuskaugusest ja võrgu arhitektuurist. Seetõttu tuleks kaablit täpsustada tegelike optiliste seadmete ja ühenduse nõuetega, mitte valida ainult nominaalse andmeedastuskiiruse järgi.
