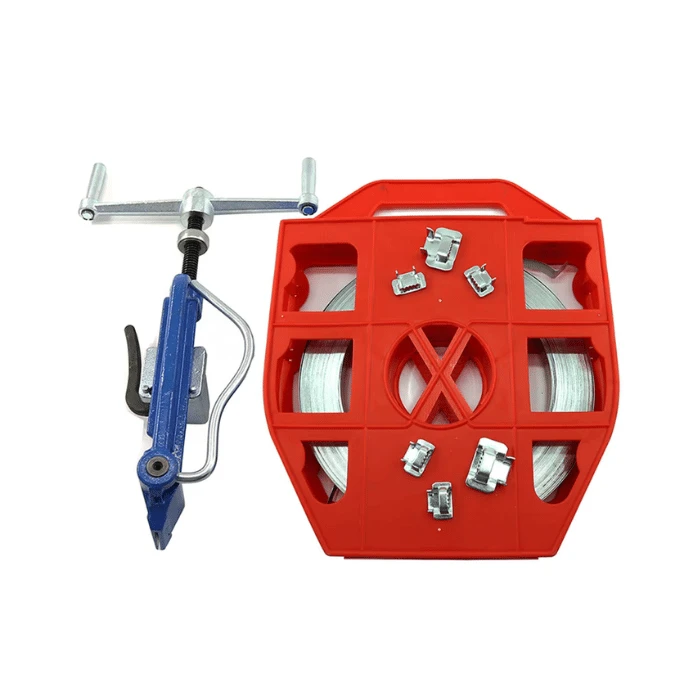

Standardne lindistustööriist on käsitsi pingutav tööriist, mis on mõeldud roostevabast terasest ja muust metallist ribade paigaldamiseks postide, kaablite, sulgude, siltide ja tarberiistvara ümber. Selle langev-sepistatud konstruktsioon ühendab ühes käsitööriistas pingutusmehhanismi, vedruga-haardeseadme ja sisseehitatud-lõikuri. Tööriist sobib telekommunikatsiooni, fiiberoptilise, kommunaal-, kommunaal- ja üldise infrastruktuuri kinnitamiseks, kus on vaja kontrollitud rihma pinget ja turvalist pandlaga.

Tööriista spetsifikatsioonid

Parameeter	Spetsifikatsioon
Tööriista tüüp	Manuaalne ribade tööriist
Ühilduv ribalaius	1/4"–3/4" (6,35–19,05 mm)
Ühilduv riba paksus	0,015–0,030 (0,38–0,76 mm)
Maksimaalne pinge	2400 naela (10,68 kN)
Tööriista pikkus	10 tolli (254 mm)
Tööriista kaal	4,0 naela (1,8 kg)
Tööriista töötemperatuur	-40 kraadi F kuni 150 kraadi F (-40 kraadi kuni 65 kraadi)
Operatsioon	Käsiraamat
Lõpeta	Sinine epoksüpulbervärvimine

Tööriista struktuur ja tööpõhimõte

Tööriist kasutab mehaanilist pingutussüsteemi, et enne pandla kinnitamist töödeldava detaili ümber metallribad pingutada.

Langetage{0}}sepistatud tööriista korpus:Pakub peamist{0}}kandekonstruktsiooni käsitsi pingutamiseks.

Pingutusmehhanism:Muudab käepideme pöörlemise kontrollitud riba pingeks.

Vedruga{0}}laaditud haarats:Hoiab rihma pingutamise ajal kinni ja aitab säilitada rihma asendit.

Tööriista nina ja haaratsiplokk:Juhtige ja hoidke riba pingutamise ja pandla moodustamise ajal.

Ümbermineku mehhanism:Moodustab pärast pingutamist pandla ümber sideme.

Integreeritud lõikur:Eemaldab üleliigse riba pärast ühenduse loomist.

Tööpõhimõte põhineb kolmel mehaanilisel toimingul: lindi haaramine, pinge rakendamine ja pandla ühenduse moodustamine. Tööriist ei anna elektrit ega soojust; kõik pingutus- ja lõikamistoimingud tehakse käsitsi.

Toimimisprotseduur

Valige rihm ja lukk:Veenduge, et riba laius, paksus, materjal ja pannal ühilduvad tööriista ja rakendusega.

Keerake riba kokku:Viige lint ümber varda, kaablitoe, kronsteini või muu töödeldava detaili ja suunake see vastavalt pandla konstruktsioonile läbi pandla.

Asetage tööriist:Sisestage rihm tööriista haardealasse, hoides pandla õiges asendis.

Rakendage pinget:Kasutage pingutusmehhanismi, kuni lint saavutab vajaliku paigalduspinge.

Moodustage ühendus:Keerake tööriist üle pandla, kontrollides samal ajal pingutusmehhanismi, et hoida rihma asendit.

Lõika ülejääk:Ülejäänud riba saba eemaldamiseks kasutage integreeritud lõikurit.

Täitke pannal:Kinnitage pannal vastavalt selle konkreetsetele disaini- ja paigaldusnõuetele.

Ühtlaseks kinnitamiseks peab lint kogu pingutamise ja ümbermineku ajal olema pandlaga õigesti joondatud. Nõutav pingutus- ja pandla{1}}sulgemismeetod peaks järgima kehtivaid rihmasüsteemi spetsifikatsioone.

Ühilduvad paelad ja pandlad

Tööriist on ette nähtud metallriba kinnitamiseks ettenähtud mõõtmete vahemikus. Tüüpilised roostevabast terasest valikud on 201, 304 ja 316, mille materjalivalik põhineb korrosiooniga kokkupuutel ja projektinõuetel.

Ühilduvad pandlasüsteemid võivad sisaldada:

Kõrva-Lokt pandlad:Traditsiooniline pandla disain käsitsi kinnitamiseks.

Tru-Lokt pandlad:Pandla disain, mis on välja töötatud ühilduvate käsitsi sidumissüsteemide jaoks ja kinnitab visuaalselt pandla-tiiva liikumist paigaldamise ajal.

Muud ühilduvad roostevabast terasest pandlad:Peab vastama valitud ribalaiusele ja järgima kehtivaid paigaldusnõudeid.

Rakendused

Fiiberoptilise kaabli paigaldamine

Kaabliklambrite, klambrite ja tugiriistvara kinnitamine postide külge.

Aerial Telecom infrastruktuur

Kaabli{0}}riistvara paigaldamine kommunaalpostidele ja muudele konstruktsioonidele.

Kommunaal- ja munitsipaalprojektid

Paigaldussildid, sideseadmed ja muu{0}}postidele kinnitatud riistvara.

Tööstuslik kinnitus

Torude, voolikute, sulgude ja seadmete kinnitamine metallribaga.

Välisinfrastruktuur

Rakendused, mis nõuavad roostevabast terasest riba{0}}ja-pandla kinnitamist.

Kvaliteedikontroll

Kvaliteedikontroll peaks hõlmama nii sissetulevaid komponente kui ka valmis{0}}tööriista jõudlust. Soovitatavad kontrollielemendid hõlmavad järgmist:

Mõõtmete kontroll:Tööriista pikkus, kriitilised mõõtmed ja riba ühilduvus.

Funktsionaalne kontroll:Pingutuskäepideme, haaratsi, lõikuri ja ümbermineku mehhanismi sujuv töö.

Pinge jõudlus:Kontrollimine, kas tööriist saavutab kindlaksmääratud pingevahemiku ilma ebatavalise libisemise või mehaanilise deformatsioonita.

Lõikamise kontroll:Kontrollige, kas lõikur saab kindlaks määratud maksimaalse ribapaksusega hakkama ja teeb puhta lõike.

Pinna kontroll:Kontrollige katte terviklikkust, katmata metalli, korrosiooni, jäsemeid ja muid nähtavaid defekte.

Montaaži kontroll:Kontrollige kinnitusvahendeid, liikuvaid komponente, käepideme kinnihoidmist ja üldist mehaanilist terviklikkust.

KKK

K: Kas ma saan tellida näidiseid enne hulgitellimuse esitamist?

V: Jah. Toodete hindamiseks, ühilduvuse testimiseks ja turustaja kvalifitseerimiseks on saadaval näidistellimused. Proovi kogust, hinda ja saatmiskulusid saab kinnitada vastavalt kavandatud rakendusele.

K: Millised maksetingimused on saadaval?

V: Tavaliselt aktsepteerime T/T, L/C, PayPali ja krediitkaarte. Kui vajate muud makseviisi või teil on konkreetsed maksetingimused, saab neid enne tellimuse kinnitamist arutada.

K: Kas tööriista saab varustada sobiva rihma ja pandlaga?

V: Jah. Tööriista saab tarnida tervikliku sidestuspaketi osana, mis sisaldab roostevabast terasest rihma ja ühilduvaid pandlaid.

K: Kas tööriista saab varustada eramärgistusega?

V: Jah. OEM-i/eramärgiste{1}}pakkumine võib hõlmata logomärgistust, tootesilte, värvinõudeid ja kohandatud pakendit. Kunstiteosed ja märgistuse spetsifikatsioonid tuleks enne masstootmist heaks kiita.

K: Kuidas tuleks tööriista säilitada, kui seda ei kasutata?

V: Hoidke tööriista kuivas ja puhtas keskkonnas ning kaitske pingutus- ja lõikemehhanisme niiskuse, tolmu ja löökide eest. Pikaajaliseks-hoidmiseks määrige liikuvaid osi kergelt vastavalt hooldusjuhistele.

K: Kas varuosad on saadaval?

V: Tavaliselt hooldatavatele komponentidele, nagu lõikur, haarats, pingutuskomponendid ja muud mehaanilised osad, saab varustada varuosasid, olenevalt mudelist ja saadavusest. Varuosade-nõuded tuleks täpsustada pikaajaliste-projektide tellimisel.

K: Milliseid dokumente saab tellimusega esitada?

V. Tüüpiline äridokumentatsioon sisaldab kaubaarvet, pakkimisnimekirja ja saatedokumente. Tootejoonised, ülevaatusprotokollid, materjalidega seotud dokumendid või muu tehniline dokumentatsioon võidakse esitada, kui projekt või ostuspetsifikatsioon seda nõuab.

K: Kuidas ma peaksin hinnapakkumise küsimisel tööriista täpsustama?

V. Esitage nõutav kogus, sihtrakendus, eelistatud rihma- ja pandlasüsteem, originaalseadmete valmistaja või eramärgistuse nõuded, pakkimisnõuded, sihtriik ja nõutud kaubandustermin. See teave võimaldab pakkumisel katta õiget tootekonfiguratsiooni, pakkimist ja tarnekorraldust.
