MPO/MTP mitmemoodiline kiudkaabel

MPO/MTP mitmemoodilised fiiberoptilised kaablid lühikese{0}} ja keskmise-ulatusega, suure-tihedusega optilise ühenduvuse jaoks andmekeskustes ja kiiretes{3}}võrgusüsteemides. Saadaval OM3, OM4 ja OM{7}}/125 μm mitmemoodilise kiu, Base-8 või Base-12 konfiguratsioonidega, mitme kiudude arvuga, pistikute sugude, polaarsuse tüüpide ja optiliste kadude valikutega.

Kaabli konfiguratsioon valitakse vastavalt transiiveri liidesele, edastuskiirusele, lingi kaugusele, kiu klassile, kiudude arvule, polaarsusele ja nõutavale optilisele jõudlusele.

Suure tihedusega MPO mitmemoodiline fiiberkaabel
Suure tihedusega MPO mitmemoodiline kiudkaabel on eel-otsaga mitme-kiudkaabli komplekt, mis on loodud mitme mitmerežiimilise optilise kanali ühendamiseks MPO/MTP-ühilduvate ühendusliideste kaudu.

Vaata veel
MPO to LC multimode fiiberkaabel
MPO to LC mitmemoodiline fiiberkaabel on eel{0}}otsaga katkestuskaabel, mis ühendab mitmekiulise MPO/MTP liidese üksikute LC-dupleksühendustega mitmemoodilistes kiudvõrkudes. Seda kasutatakse...

Vaata veel

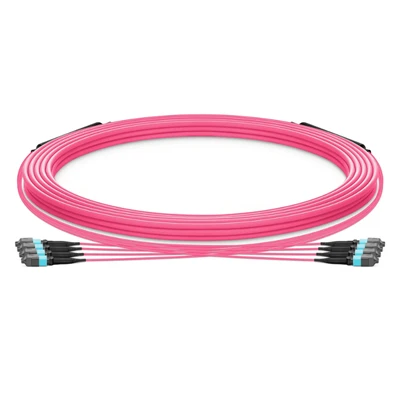

MPO mitmerežiimiline magistraalkaabel
MPO mitmemoodiline magistraalkaabel on suure{0}}tihedusega kiudkaabel, mis on loodud struktureeritud kaabelduse jaoks andmekeskustes, ettevõtte serveriruumides ja kiiretes{1}}võrgukeskkondades.

Vaata veel
OM5 MPO mitmemoodiline kiudkaabel
OM5 MPO mitmemoodiline fiiberkaabel on eel-otsaga suure-tihedusega kiukomplekt, mis kasutab OM5 lairiba mitmemoodilist kiudu (WBMMF) ja MPO-pistikuid. See on loodud andmekeskustes,...

Vaata veel
OM4 MPO mitmemoodiline kiudkaabel
OM4 MPO Multimode Fiber Cable on tehase-otsaga suure-tihedusega fiiberopsett struktureeritud kaabelduse jaoks andmekeskustes, ettevõttevõrkudes ja lühikese-kiire{4}}optiliste linkide jaoks....

Vaata veel

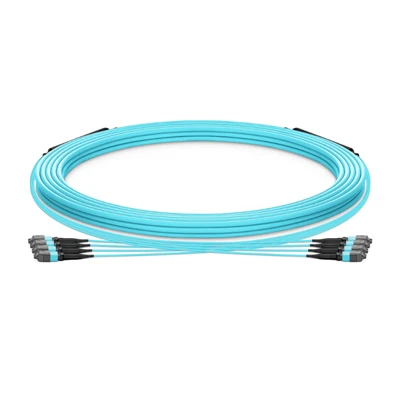

OM3 MPO mitmemoodiline kiudkaabel
OM3 MPO mitmemoodiline fiiberkaabel on tehase-otsaga mitmemoodilise kiu koost, mis on ehitatud OM3 optilise kiu ja MPO/MTP mitme{3}}kiu pistikutega.

Vaata veel

MPO/MTP mitmemoodilise kiudkaabli spetsifikatsioonid

Parameeter	Saadaolevad valikud
Kiu tüüp	OM3 / OM4 / OM5
Kiu suurus	50/125 μm
Lainepikkus	850/1300 nm
Ühendus	MPO / MTP
Sugu	Mees/emane
Polaarsus	Tüüp A / Tüüp B / Tüüp C
Kiudude arv	8 / 12 / 24 / 48 / 72 / 144
Kaabli tüüp	Ümmargune / mikro{0}}jaotus / lint
Jope	LSZH / PVC / OFNP
Töötemperatuur	-20 kraadi kuni +70 kraadi
Testimine	IL / RL / 3D interferomeetria / lõpp-Näokontroll
Vastavusvalikud	RoHS / REACH / CE / UL / CPR, kui see on asjakohane

Tegelikud saadaolevad konfiguratsioonid ja vastavusmärgised sõltuvad valitud kaabli konstruktsioonist ja projekti nõuetest.

OM3, OM4 ja OM5 mitmemoodiliste kiudude valikud

Meie MPO/MTP mitmemoodilised kiudkaablid kasutavad 50/125 μm mitmemoodilist kiudkaablit ning on saadaval OM3-, OM4- ja OM5-klassides erinevate -kiirete võrguarhitektuuride jaoks.

Kiu tüüp	Tüüpiline kasutus	Peamine kaalutlus
OM3	10G/40G/100G{3}}lühikatvuslingid	Tasuv{0}}mitmerežiimiline valik väljakujunenud andmekeskuse võrkude jaoks
OM4	40G/100G ja kiirem{2}}andmekeskuse lingid	Suurem ribalaius ja pikem toetatud ulatus kui OM3-l
OM5	Kiired{0}}mitmerežiimilised ja SWDM-rakendused	Lairiba mitmemoodiline kiud{0}}mitme lainepikkusega edastuseks

Tegelik edastuskaugus sõltub transiiverist, edastuskiirusest, optilise lingi eelarvest ja kohaldatavast võrgustandardist. Enne tootmist saame kogu konfiguratsiooni üle vaadata.

Base-8 & Base-12 MPO/MTP konfiguratsioonid

MPO/MTP mitmerežiimilisi kooste saab konfigureerida erinevate suure{0}tihedusega kiudarhitektuuride jaoks, sealhulgas Base-8 ja Base-12 süsteemid.

Base-8:8-kiudedastusarhitektuur, mida tavaliselt kasutatakse paralleelse-optika rakenduste ja kiire andmekeskuse ühenduvusega.

Base-12:12-kiudude konfiguratsioon, mida kasutatakse laialdaselt struktureeritud kaabelduses ja suure tihedusega magistraalsüsteemides.

MPO/MTP pistik, sugu ja polaarsus

Tarnime erinevate pistikukonfiguratsioonidega MPO/MTP komplekte, mis vastavad kogu lingi nõuetele.

Konnektori sugu

Mees:Juhttihvtidega konnektor

Naine:Ühendus ilma juhttihvtideta

Nõutav sugu oleneb paaritusseadmetest, kassetist, adapterist, pagasiruumist või paikamise arhitektuurist.

Polaarsus

Saadaolevate polaarsuse konfiguratsioonide hulka kuuluvad:

Tüüp A:Otse{0}}kiudude kaardistamine

Tüüp B:Vastupidine kiudude kaardistamine

Tüüp C:Seo{0}}pööratud kiu kaardistamine

Polaarsus tuleks määrata koos transiiveri ja paariskomponentidega, et tagada õige edastuse/vastuvõtmise kiudude marsruut.

Kaabli ehituse ja ümbrise valikud

MPO/MTP mitmerežiimilised komplektid on saadaval erinevate kaablikonstruktsioonide ja ümbrisvalikutena, mis vastavad suure{0}tihedusega andmekeskuse kaabeldus- ja paigaldusnõuetele.

Ümmargune kaabel

Üldotstarbeline{0}}konstruktsioon pagasiruumi ja paikamisrakenduste jaoks

Mikro-jaotuskaabel

Väiksem kaabliprofiil suure-tihedusega marsruutimiseks ja{1}}paigalduste piiramiseks

Lintkaabel

Mitme-kiuga lintkonstruktsioon suure-arvuga koostude jaoks

LSZH

Vähese-suitsu, halogeeni-vaba jope valik paigaldustele, mis vastavad konkreetsetele ohutusnõuetele

PVC

Standardne jope valik siseruumides paigaldamiseks

OFNP

Plenum{0}}konstruktsioon OFNP-kaabli jõudlust nõudvate paigaldiste jaoks

Kaabli pikkus, kiudude arv, kaabli läbimõõt, ümbrise tüüp ja muud ehitusdetailid valitakse vastavalt nõutavale MPO/MTP koostu konfiguratsioonile.

Tavalised-kahjud ja madalad-kahjuvalikud

MPO/MTP mitmemoodilisi kiudkaableid pakutakse standardsete-kadudega ja väikese-kadudega versioonides, mis võimaldavad kohandada erinevaid konnektori kadumise nõudeid optilise lingi eelarvega.

Seadistamine	Tüüpiline kasutus
Tavaline-Kahjum	Üldine andmekeskus ja suure{0}}tihedusega mitmemoodilised kiudoptilised lingid
Väike-Kahjum	Kiired{0}}lingid, mille puhul konnektori sisestamise kadu mõjutab lingi kogueelarvet tugevamalt

Optilised parameetrid: sisestuskadu (IL), tagasivoolukadu (RL), kiudude sumbumine ja pistiku otsa{0}}pinna geomeetria.
Madala-kaoga komplektid on saadaval valitud MPO/MTP-pistikukonfiguratsioonide ja kiutüüpidega. Määratud IL/RL piirid kinnitatakse vastavalt kaabli konfiguratsioonile ja projekti nõuetele.

Rakendused

MPO/MTP mitmemoodilisi kiudkaableid kasutatakse peamiselt suure{0}}tihedusega, lühiulatusega-optiliseks ühenduseks, sealhulgas:

Ettevõtte andmekeskused
Pilvandmetöötlusseadmed
Suure jõudlusega andmetöötluse (HPC){0}}keskkonnad
Serverite ja kommutaatorite ühendused
Suure{0}}tihedusega struktureeritud kaabeldus
Andmekeskuse magistraal ja jaotuslingid

Kaabli konfiguratsioon valitakse vastavalt optilistele moodulitele, rack-arhitektuurile, kiudude arvule ja nõutavale edastuskaugusele.

Tootmisvõimalused

DIMI Fiber toodab MPO/MTP mitmemoodilisi kiudkaableid ja fiiberoptiliste kaablite komplekte integreeritud pistikukomplekti, täppiskiudotsa, kaablitöötluse, optilise testimise ja lõppkontrolli kaudu. Meie tootmisvõimalused toetavad standardseid MPO/MTP konfiguratsioone ja ka projektispetsiifilisi -mitmemoodilisi kiudkaablite komplekte.

Automatiseeritud ja täppis{0}}abiga kiudude ettevalmistamine, lõikamine, poleerimine ja konnektori kokkupanek
Kontrollitud epoksükõvastumine konnektori otsa jaoks
Kaabli mantel ja kaablikonstruktsioon erinevate paigaldusnõuete jaoks
Tootmise tugi mitme{0}}kiuga koostutele ja erinevatele MPO/MTP konfiguratsioonidele

Optiline kontroll ja testimine

Iga valmis MPO/MTP komplekti saab enne tarnimist testida vastavalt tellitud konfiguratsioonile.

Test/ülevaatus	Eesmärk	Ostja tõendid
Sisestuskao testimine	Kontrollige ühendatud sõlme optilist kadu	IL testi tulemus
Tagastuskao testimine	Kontrollige optilise peegelduse jõudlust	RL testi tulemus
3D interferomeetria	Kinnitage MPO/MTP otsa{0}}pinna geomeetria	Geomeetria kontrolli protokoll
Lõpetage-näokontroll	Tuvastage saastumine, kriimustused, laastud ja muud defektid	Kontrolli tulemus
Polaarsuse / kiudude kaardistamine	Kontrollige kiudude järjestust ja polaarsust	Kiudude kaardistamise rekord
QC lõplik kontroll	Kinnitage kaabli konfiguratsioon vastavalt tellimusele	Lõpliku ülevaatuse protokoll

Katsearuanded ja ülevaatusprotokollid saab esitada vastavalt projekti nõuetele.

Kohandatud MPO/MTP multimode kiudkaabli tootmine

Valmistame MPO/MTP mitmemoodilise kaabli komplekte vastavalt joonistele, tootekirjeldustele, näidistele või tehnilistele kirjeldustele.
Kohandamine võib hõlmata järgmist:

OM3 / OM4 / OM5 kiud
8–144 kiu konfiguratsioonid
Kaabli pikkus
Ühenduse tüüp ja sugu
Tüüp A / B / C polaarsus

Kaabli ehitus ja ümbrise materjal
Silmade tõmbamise{0}}komplektid
Jope värv
Toote märgistus ja vöötkood
Individuaalsed katsearuanded

Projektitellimuste puhul saavad kliendid enne tootmist konfiguratsiooni ülevaatamiseks esitada transiiveri mudeli, olemasoleva kaabli spetsifikatsiooni, süsteemi joonise või BOM-i.

KKK

K: Kas saate esitada näidiseid enne tootmistellimust?

V: Jah. Näidistellimusi saab korraldada, et kontrollida pistiku sobivust, kaabli konstruktsiooni, kiu konfiguratsiooni, optilist jõudlust ja ühilduvust kliendi olemasolevate seadmetega enne suuremat tootmistellimust.

K: Millist teavet on vaja MPO/MTP mitmemoodiliste kiudkaablite pakkumiseks?

V: Põhipakkumine nõuab tavaliselt nõutavat kogust, kaabli pikkust, kiu konfiguratsiooni, pistiku konfiguratsiooni ja kaabli konstruktsiooni. Projekti-spetsiifiliste tellimuste puhul võimaldab transiiveri mudeli, BOM-i, joonise või olemasoleva kaabli näidise esitamine konfiguratsiooni täpsemalt üle vaadata.

K: Kas saate olemasoleva MPO/MTP-kaabli sobitada?

V: Jah. Olemasolevat kaablit, toote etiketti, joonist või näidist saab kasutada reprodutseerimise viitena. Enne tootmise kinnitamist saame üle vaadata pistiku konfiguratsiooni, kiudude kaardistamise, kaabli konstruktsiooni, mõõtmed ja muud tuvastatavad spetsifikatsioonid.

K: Kas üksikuid kaableid saab märgistada ja jälgida?

V: Jah. Vajadusel saab kaablikomplekti lisada tootesildid, osanumbrid, vöötkoodid, seerianumbrid ja muud identifitseerimisnõuded. Testikirjeid saab seostada ka määratud toote identifitseerimisega.

K: Kuidas pakitakse MPO/MTP kaablikomplektid rahvusvaheliseks saatmiseks?

V: Pakendit saab konfigureerida vastavalt kaabli pikkusele, kiudude arvule, pistiku kaitsenõuetele ja saatmisviisile. Ühenduste otsad on pakkimise ajal kaitstud, et vähendada saastumise või mehaaniliste kahjustuste ohtu transportimise ajal.

K: Kas saate tarnida kaableid vastavalt meie BOM-ile või projekti spetsifikatsioonile?

V: Jah. BOM{1}}põhine tootmine on saadaval projektitellimuste jaoks. Kaasasolevat spetsifikatsiooni saab enne tootmist üle vaadata, et kinnitada nõutav kaabli konfiguratsioon, kogused, märgistus ja muud ostunõuded.

K: Mis on tüüpiline MPO/MTP-kaabli tellimuste täitmise aeg?

V: Juhtimisaeg sõltub kaabli konfiguratsioonist, kiudude arvust, pistiku tüübist, kogusest, testimisnõuetest ja praegusest tootmisgraafikust. Kinnitatud tarneaeg antakse pärast tehnilise konfiguratsiooni ja tellimuse koguse ülevaatamist.

K: Kas saate saadetisega dokumente esitada?

V: Dokumentatsiooni saab esitada vastavalt tellimuse nõuetele, sealhulgas toote spetsifikatsioonid, optilised katsetulemused, kontrolliprotokollid, pakkimisteave ja muud kokkulepitud kvaliteedidokumendid.
