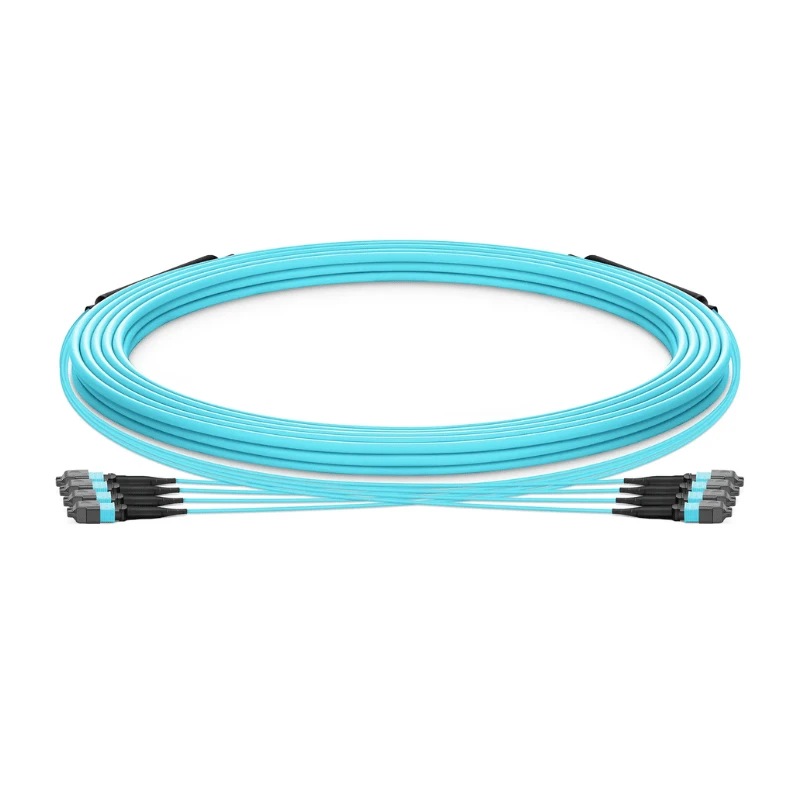

OM3 MPO mitmemoodiline fiiberkaabel on tehase-otsaga mitmemoodilise kiu koost, mis on ehitatud OM3 optilise kiu ja MPO/MTP mitme{3}}kiu pistikutega.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Toote tüüp |
OM3 MPO mitmemoodiline kiudkaabel |
|
Kiu tüüp |
OM3 Multimode Fiber |
|
Kiu suurus |
50/125 μm |
|
Lainepikkus |
850 nm / 1300 nm |
|
Kiudude arv |
8/12/24/48/72/144 kiudaineid |
|
Ühenduse tüüp |
MPO / MTP |
|
Ühendus A |
Mees / Naine; Kinnitatud / vabastatud |
|
Ühendus B |
Mees / Naine; Kinnitatud / vabastatud |
|
Polaarsus |
Tüüp A / Tüüp B / Tüüp C |
|
Kaabli struktuur |
Ümmargune kaabel / mikro{0}}jaotuskaabel / lintkaabel |
|
Jope materjal |
LSZH / PVC / OFNP |
|
Kaabli pikkus |
Kohandatud pikkus |
|
Töötemperatuur |
-20 kraadi kuni +70 kraadi |
|
Optiline testimine |
Sisestamise kadu / tagastamise kaotus |
|
Pistiku kontroll |
Lõpp-Näokontroll / 3D-interferomeetri kontroll |
|
Vastavus |
RoHS / REACH / CE; UL 910 ja CPR konfiguratsioonid sõltuvad kehtivast kaablikonstruktsioonist |
OM3 kiudude omadused
OM3 kiudude klass määrab optilise tee mitmerežiimilised edastuskarakteristikud, samas kui MPO/MTP lõpp määrab selle, kuidas üksikud kiudkanalid seadme liideses esitatakse.
Kooste{0}}taseme jõudlus
OM3 MPO koostu puhul hinnatakse kiu spetsifikatsiooni ja konnektori lõppu pigem valmis optilise teena kui sõltumatute komponentide kirjeldustena.
Kaotuse konfiguratsioon
DIMI pakub erinevaid MPO/MTP kaduastmeid, võimaldades täpsustada valmis koostu vastavalt ühendatud lingi optilise{0}}kao nõuetele.
Edastamise tingimused
Saavutatav edastuskaugus sõltub kogu optilisest lingist, sealhulgas transiiveritest, passiivsetest komponentidest ja saadaolevast optilisest eelarvest, mitte kaabli spetsifikatsioonist eraldi.
Kaabli ehitus
Kaabli struktuur
Valitud kaabli konstruktsioon määrab mitme -kiuga koostu sisemise paigutuse ja mehaanilise kaitse enne MPO/MTP lõpetamist.
Kiudude kaitse
Valitud konstruktsioon rühmitab ja kaitseb üksikuid kiude vastavalt määratud kaabli konstruktsioonile ja kiudude arvule.
Jope spetsifikatsioon
Mantelkonstruktsioon on määratletud koos valmiskaabli nõutavate mehaaniliste, keskkonna- ja vastavusnõuetega.
MPO lõpetamine
Konnektori konfiguratsioon:MPO/MTP-pistikud lõpetatakse tehases vastavalt määratud konnektori tüübile, soole, viigu konfiguratsioonile ja otstest{0}}otsade kiudude vastendusele.
Polaarsuse ja kiudude kaardistamine:Määratud polaarsus määrab kiu -asendisuhte kahe konnektori otsa vahel, kusjuures lõpetatud koostu kontrollitakse enne tarnimist kinnitatud kaardistuse alusel.
Toote kvaliteedi kontrollimine
Optiline testimine
Vastavalt kinnitatud optilisele spetsifikatsioonile läbib iga valmis koostu enne tarnimist sisestuskao ja tagastuskadu testimise.
01
Ühenduse geomeetria
MPO-pistiku geomeetriat kontrollitakse 3D-interferomeetri mõõtmisega, sealhulgas kiu kõrgus, kõverusraadius ja tipunihe.
02
Lõpetage-näokontroll
Enne valmiskoostu vabastamist kontrollitakse pistiku otspindu pinnadefektide ja saastumise suhtes.
03
Polaarsuse kontrollimine
Kiudude järjepidevust ja polaarsust kontrollitakse vastavalt määratud kaardistamisele, et kontrollida kanali vastavust kogu koostu ulatuses.
04
Toote jälgitavus
Kui on määratud jadaaruandlus, saab valmis kaabli siduda salvestatud optiliste ja pistikute kontrolli andmetega sellele määratud identifitseerimisnumbri kaudu.
05
KKK
K: Kas OM3 MPO kaablit saab kasutada OM4 kiudu sisaldavas lingis?
V: Segatud OM3/OM4 linke tuleks enne juurutamist hinnata transiiveri spetsifikatsioonide ja süsteemi optilise eelarve alusel, kuna üldine jõudlus sõltub kombineeritud kiu ja komponendi spetsifikatsioonidest.
K: Mida tuleks enne OM3 MPO kaabli korduva tellimuse esitamist kinnitada?
V: Enne tootmist uuesti kokkulepitud konfiguratsiooni kinnitamiseks tuleks kasutada heakskiidetud toote spetsifikatsiooni, eelmise tellimuse viidet või tootmisnäidist.
K: Kas heakskiidetud näidist saab kasutada OM3 MPO kaabli tellimuse tootmise võrdlusalusena?
V: Jah. Heakskiidetud näidis võib olla tootmise võrdlusaluseks, kui selle konfiguratsioon ja kohaldatavad kontrollinõuded on dokumenteeritud kinnitatud tellimuse spetsifikatsioonis.
K: Kas DIMI saab toota OM3 MPO-kaablit olemasoleva kliendi spetsifikatsiooni alusel?
V: Jah. Olemasolevat kliendi spetsifikatsiooni saab kasutada tootmise võrdlusalusena, kui nõutav konfiguratsioon, tehnilised nõuded ja kontrollikriteeriumid on selgelt määratletud ja kinnitatud enne tootmist.
K: Mida on tavaliselt OM3 MPO kaabli hinnapakkumise jaoks vaja?
V: Projekti kogus, tarnetähtaeg, olemasolev osa number, heakskiidetud näidis või eelmise tellimuse viide võivad aidata tarnijal koostada pakkumist nõutava konfiguratsiooni alusel.
K: Kas OM3 MPO kaableid saab tarnida originaalseadmete tootjate või privaatsete -silditellimuste jaoks?
V. Kinnitatud tootmisspetsifikatsiooni, sealhulgas kokkulepitud toote identifitseerimis-, märgistamis-, pakkimis- ja dokumenteerimisnõudeid, saab lisada originaalseadmete tootja- või eramärgistuse nõuded.
K: Milliseid dokumente saab taotleda OM3 MPO kaabli tellimiseks?
V: Ostjad saavad tellimuse dokumentatsiooni nõuete osana täpsustada nõutavad katsearuanded, toote identifitseerimisandmed, kontrolliprotokollid või muud kvaliteedidokumendid.
K: Kuidas saavad ostjad enne tootmistellimuse esitamist hinnata OM3 MPO kaabli tarnijat?
V: Ostjad saavad enne tootmistellimuse kinnitamist üle vaadata tarnija toote spetsifikatsioonid, näidiste kinnitamise protsessi, optiliste testimiste kirjed, pistikute kontrollimise võimalused, kohaldatavad sertifikaadid ja tootmisdokumendid.
