Fiiberoptiline kaabel SC UPC pistik

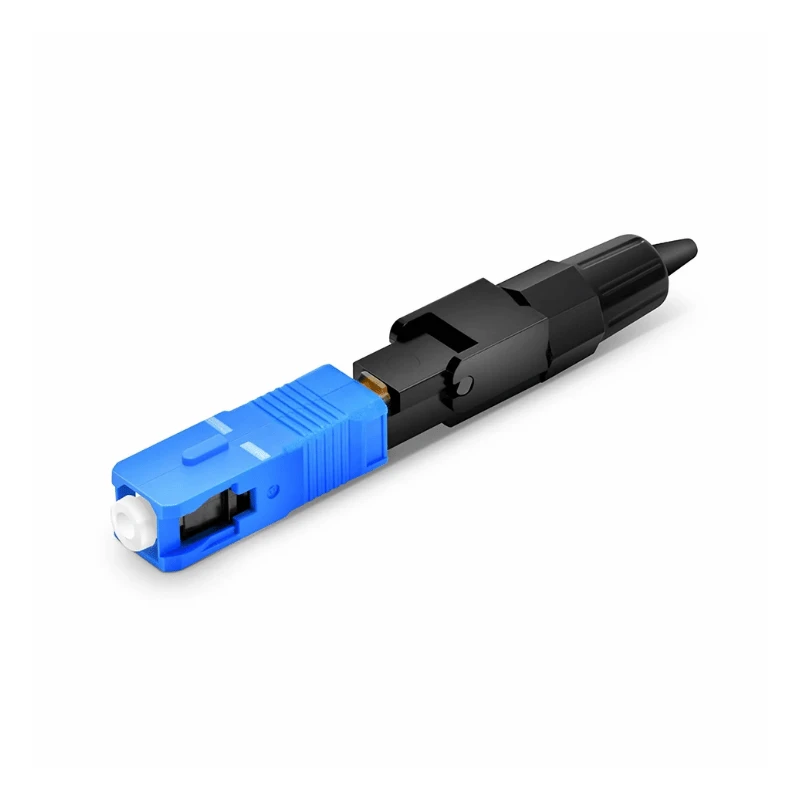

Fiber Optic Cable SC UPC Connector on tehases{0}}kokkupandud SC-pistik, mis on loodud ühemoodi-kiudoptilise kaabli lõpetamiseks ja ühendamiseks. See kasutab 2,5 mm keraamilist ümbrist ja tõuke-tõmbeühendust, et tagada stabiilne paaritus ühilduvate SC-adapteritega. Standardkonfiguratsioon sobib 9/125 μm ühemoodi-kiu ja 2,0 mm kaabli jaoks, projektinõuete jaoks on saadaval muud kaabli läbimõõdud ja koostukonfiguratsioonid.

Pistik koosneb tsirkooniumoksiidist keraamilisest ümbrisest, pistiku korpusest, joonduskomponentidest ja tõmbe{0}}vabastusest. 2,5 mm ümbris tagab standardse SC-ühendusliidese, samal ajal kui tõuke--ühendusmehhanism võimaldab lihtsat paigaldamist ja SC-adapteritelt eemaldamist.

UPC otspind on poleeritud, et tagada vastav kiudpindade vahel füüsiline kontakt ja kontrollida optilist peegeldust. Pistiku korpus kaitseb sisemist joondusstruktuuri, samas kui tõmbe-saabas vähendab mehaanilist pinget kaabli---ühenduse üleminekul.

Standardversioon on mõeldud 9/125 μm ühemoodi-kiu, sealhulgas OS2-tüüpi rakenduste jaoks. Koostude puhul, mis kasutavad painde{6}}tundetut kiudu, saab ühilduvuse määrata ka vastavalt kohaldatavale ITU-T kiukategooriale. ITU-T G.657 hõlmab painde-kadu-tundmatut ühemoodi{13}}kiudu ja kaablit, mida kasutatakse eriti juurdepääsu- ja suure tihedusega paigaldustes.

Pistik tuleks valida vastavalt kiudrežiimile, kaabli läbimõõdule, adapteri liidesele, poleerimistüübile ja rakenduskeskkonnale.

Telekommunikatsioonivõrgud:Seadmete ühendamine, jaotusraamid ja ülekandeühendused

Ftth/fttx:Optiline jaotus ja abonendi{0}}poolsed fiiberoptühendused

Andmekeskused:Paigutamine ja seadmete ühenduvus, kus sc liidesed on määratud

Ettevõtlusvõrgud:Selgroog ja -kiudühenduste loomine-

Catv ja saade:Optilise signaali jaotus ja seadmete omavaheline ühendamine

Tööstusvõrgud:Fiiberühendused automaatika- ja sidesüsteemides, kus keskkonnaspetsifikatsioon sobib

Sc push{0}}pull liides on eriti praktiline rakenduste jaoks, mis nõuavad sagedast pistiku paigaldamist ja eemaldamist.

OEM-i ja projektitellimuste jaoks saab pistikut konfigureerida vastavalt nõuetele, sealhulgas:

Mahulise tootmise puhul tuleks enne masstootmist kinnitada kohaldatav joonis, optilised spetsifikatsioonid, kaabli konstruktsioon, tolerantsinõuded ja kontrollikriteeriumid.

Iga tootmispartii tuleks enne saatmist kontrollida heakskiidetud toote spetsifikatsiooni järgi. Peamised kontrollielemendid hõlmavad järgmist:

Näokontrolli{0}}lõpetamine:Saastumine, kriimud, laastud ja poleerimisdefektid

Sisestamise kadumise testimine:Kinnitamine määratud maksimumväärtuse alusel

Tagastuskao testimine:Upc back{0}}peegelduse toimivuse kontrollimine

Hüdraulide ja mõõtmete kontroll:Kriitiline liides ja koostu mõõtmed

Kaabli-ühenduse-koostu kontroll:Pagasiruumi, korpuse, kokkupressimise ja pingevaba-seisund

Paaritumise/kestvuse testimine:Vajaduse korral pistiku toimivuse kontrollimine pärast korduvat paaritamist

Keskkonnakatsed:Temperatuuri või niiskuse testimine, kui projekti spetsifikatsioon seda nõuab

OEM-tellimuste puhul saab vastavalt kliendi kohaldatavale spetsifikatsioonile või katsestandardile määrata täiendavad mehaanilised, keskkonna- või optilised testid. Pistiku liidese mõõtmeid tuleks juhtida vastavalt kohaldatavatele standardi IEC 61754-4 SC perekonna nõuetele.
