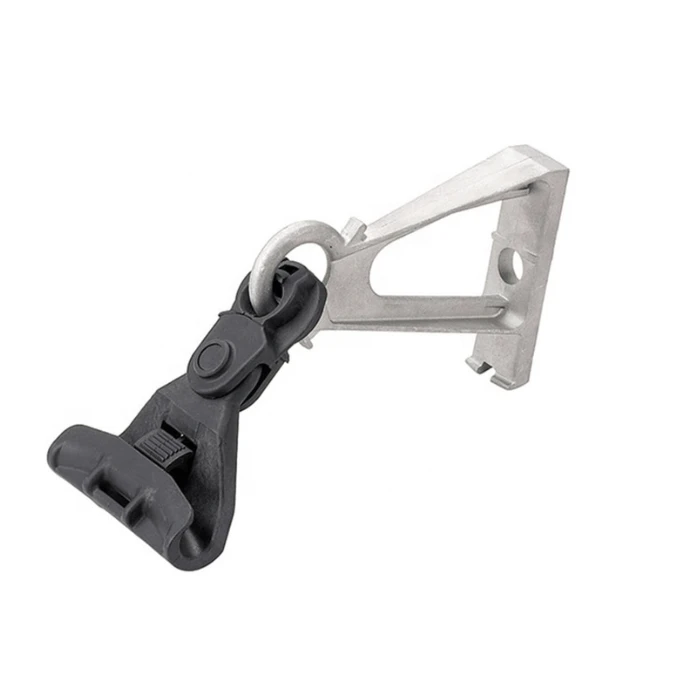

Fiiberoptilise kaabli vedrustusklamber on loodud õhukiudoptiliste kaablite toetamiseks ja kinnitamiseks vahepostide, tornide või rist{0}}õlakonstruktsioonide juures. Klambrisõlm ühendab endas koormust-kandva korpuse, kaabli-kontakti või eelvormitud soomusvardad ja kinnitusriistvara, et jaotada mehaaniline koormus, piirates samal ajal liigset survet kaabli mantlile.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Kohaldatavad kaablitüübid |
ADSS, joonis-8, ümmargused isekandvad, valitud FTTH-kaablid |
|
Kaabli läbimõõt |
Ø6–20 mm; muud vahemikud, mis on saadaval kohandamisel |
|
Tüüpiline mehaaniline nimikoormus |
10–30 kN standardmudelitel; tugevdatud konfiguratsioonid kuni 100 kN |
|
Kohaldatav ulatus |
Standardkonfiguratsioonide jaoks kuni 400 m |
|
Liini konfiguratsioon |
Sirged marsruudid ja mõõdukad läbipaindenurgad |
|
Eluase |
Valatud alumiiniumisulamist või määratud metallkonstruktsioon |
|
Kaabli{0}}kontaktmaterjal |
EPDM või muu UV-/ilmastikukindel-elastomer |
|
Soomusvardad |
Tsingitud teras või alumiinium{0}}plakeeritud teras, olenevalt konfiguratsioonist |
|
Riistvara |
304/316 roostevaba teras või tsingitud teras |
|
Töötemperatuur |
Tavaliselt -40 kraadi kuni +65 kraadi |
|
Pinnakaitse |
Anodeerimine, galvaniseerimine või muu korrosioonikaitse |
|
Kaal |
Ligikaudu 0,45–2,8 kg, olenevalt mudelist |
Mehaaniline disain ja kaablite ühilduvus
Vedrustusklamber on ette nähtud kaabli asendi säilitamiseks, jaotades samal ajal tugijõu üle kaabli kontaktala. Eelvormitud spiraalseid soomusvardaid kasutavate konfiguratsioonide puhul vastavad vardad kaabli pinnale ja jaotavad mehaanilist pinget piki pikemat kontakti, vähendades väliskesta lokaalset koormust.
EPDM või samaväärne elastomeerist sisestus võib pakkuda täiendavat polsterdust ja hõõrdumist kaabli ja klambri korpuse vahel. See on eriti oluline tuule{1}}indutseeritud liikumise ja temperatuurimuutustele avatud lennuteede puhul.
Kaabli läbimõõt peab vastama määratud klambrivahemikule. Klambrit ei tohiks valida ainult kaabli nimitüübi järgi; tegelikku valmis välisläbimõõtu ja paigalduskoormust tuleks võrrelda mudeli spetsifikatsioonidega.
Rakendused
Vedrustusklambrit kasutatakse fiiberoptilise õhukaabli paigaldamiseks:
- FTTH ja FTTx õhuvõrgud
- ADSS-i juurdepääs ja magistraalvõrgud
- Telekommunikatsiooniliinid tehnopostidel
- Maa ja linna lairibataristu
- Ülikoolilinnak, tööstuspark ja privaatsed sidevõrgud
- Toitevõrgu sidesüsteemid, mis kasutavad ühilduvat ise{0}}toetavat kiudkaablit
- Transpordi- ja infrastruktuuri sidemarsruudid
Paigaldusmeetod
Olenevalt valitud riistvarakonfiguratsioonist saab klambri paigaldada postidele, tornidele või põikõladele, kasutades ühilduvaid polte, roostevabast terasest rihmasid, J-konkse, U-kujulisi ahelaid või spetsiaalseid kinnitusklambreid.
Standardsete vedrustusrakenduste jaoks:
Kinnitage tegelik kaabli välisläbimõõt ja valitud klambrivahemik.
Kontrollige ulatust, marsruudi nurka, tuule/jää koormust ja vajalikku mehaanilist koormust.
Asetage kaabel õigesti klambri korpusesse või eelnevalt vormitud vedrustussõlme.
Paigaldage klamber selleks ettenähtud postile, tornile või kronsteinile.
Pingutage kinnitusdetailid vastavalt määratud paigaldusmomendile.
Veenduge, et kaabel oleks kindlalt toestatud, ilma liigse kokkusurumise, ümbrise deformatsiooni või järsu paindeta.
Kohandamine / OEM
OEM-i konfiguratsioonid on saadaval vastavalt kaabli läbimõõdule, kaabli konstruktsioonile, nõutavale pikkusele, mehaanilisele koormusele, soomuse{0}}varda pikkusele, paigaldusliidesele ja paigaldusstruktuurile.
Kohandamine võib hõlmata ka:
- Klambri korpuse mõõtmed ja geomeetria
- Eelvormitud varda pikkus ja materjal
- Kinnitusklambrid ja riistvara
- Roostevabast{0}}terasest või tsingitud komponendid
- Toote märgistus ja identifitseerimine
- Kliendi pakendamine ja märgistamine
RFQ hindamiseks peaksid ostjad esitama kaabli tüübi, tegeliku välisläbimõõdu, tüüpilise ulatuse, maksimaalse vahemiku, joonenurga, paigaldusstruktuuri ja keskkonnatingimused.
Ülevaatus ja testimine
Tüüpilised kontrollielemendid hõlmavad järgmist:
- Kaabli läbimõõdu ühilduvus ja mõõtmete kontroll
- Visuaalne ja pinna{0}}viimistluskontroll
- Materjali ja katte kontrollimine
- Mehaanilise koormuse / purunemise{0}}koormuse testimine
- Libisemise või hoidmise{0}}jõutestimine
- Riistvara sobivuse ja kinnituste kontroll
- Korrosioonikindluse{0}}testimine, kui see on ette nähtud
- Polümeerkomponentide UV- ja keskkonnakindluse{0}}katse
Inspekteerimisaruanded ja vastavusdokumentatsiooni saab esitada vastavalt projekti nõuetele.
KKK
K: Kas vedrustusklambrit saab kasutada pikkade{0}}ADSS-i paigalduste jaoks?
V: Jah. Standardkonfiguratsioonid on ette nähtud tavaliste õhuavade jaoks, samas kui pika-ulatusega ADSS-i paigaldused võivad vajada tugevdatud või topeltvedrustuse komplekte. Valik peaks põhinema maksimaalsel ulatusel ja arvutatud keskkonnakoormusel.
K: Kas saate esitada näidiseid enne hulgitellimust?
V: Jah. Enne masstootmist saab proove korraldada mõõtmete, kaabli-sobivuse ja paigalduse hindamiseks. Näidistasud ja kaubavedu kinnitatakse tavaliselt vastavalt soovitud mudelile ja kogusele.
K: Millistele standarditele saab vedrustusklamber vastata?
V: Kohaldatavad nõuded sõltuvad kaablisüsteemist ja sihtturust. IEC-i, EN-i, ASTM-i ja kliendi{1}}spetsiifilisi tehnilisi spetsifikatsioone saab vajadusel üle vaadata. Nõutav standard või projekti spetsifikatsioon tuleks esitada enne pakkumise tegemist.
K: Millist pakendit kasutatakse hulgitellimuste jaoks?
V: Standardtooted pakitakse tavaliselt kaitsva sisepakendiga karpidesse ja asetatakse seejärel kaubaalustele, kui see on vajalik ekspordiks. Hulgimüügitellimuste jaoks on saadaval kohandatud karbimärgid, tootesildid, kogused ja pakkimisviisid.
K: Mis on vedrustusklambrite MOQ?
V: Praktiline MOQ tavapäraste kommertstellimuste jaoks on 500 tükki mudeli kohta. Segamudeleid või kohandatud konfiguratsioone saab arutada eraldi vastavalt tootmisnõuetele.
K: Mis on tüüpiline hulgitellimuse täitmise aeg?
V: Standardmudelite puhul on tüüpiline töötlemisaeg 7–14 päeva pärast spetsifikatsiooni ja tellimuse kinnitamist. Kohandatud tooted võivad vajada lisatööriistu või tootmisaega, mis kinnitatakse enne tellimuse esitamist.
K: Milliste maksetingimustega nõustute?
V: Tavaliselt aktsepteerime T/T, L/C, PayPali ja krediitkaarte. Teisi maksetingimusi saab arutada vastavalt tellimuse väärtusele, kliendi nõudmistele ja koostöötingimustele.
K: Millised saatmis- ja ekspordivõimalused on saadaval?
V: Sõltuvalt kogusest, kiireloomulisusest ja sihtkohast saab tellimusi korraldada mere-, õhu- või kiirposti teel. Üldised kaubandustingimused hõlmavad EXW, DAP ja DDP, kusjuures lõplik tarnekorraldus kinnitatakse vastavalt tellimusele ja sihtkohale.
