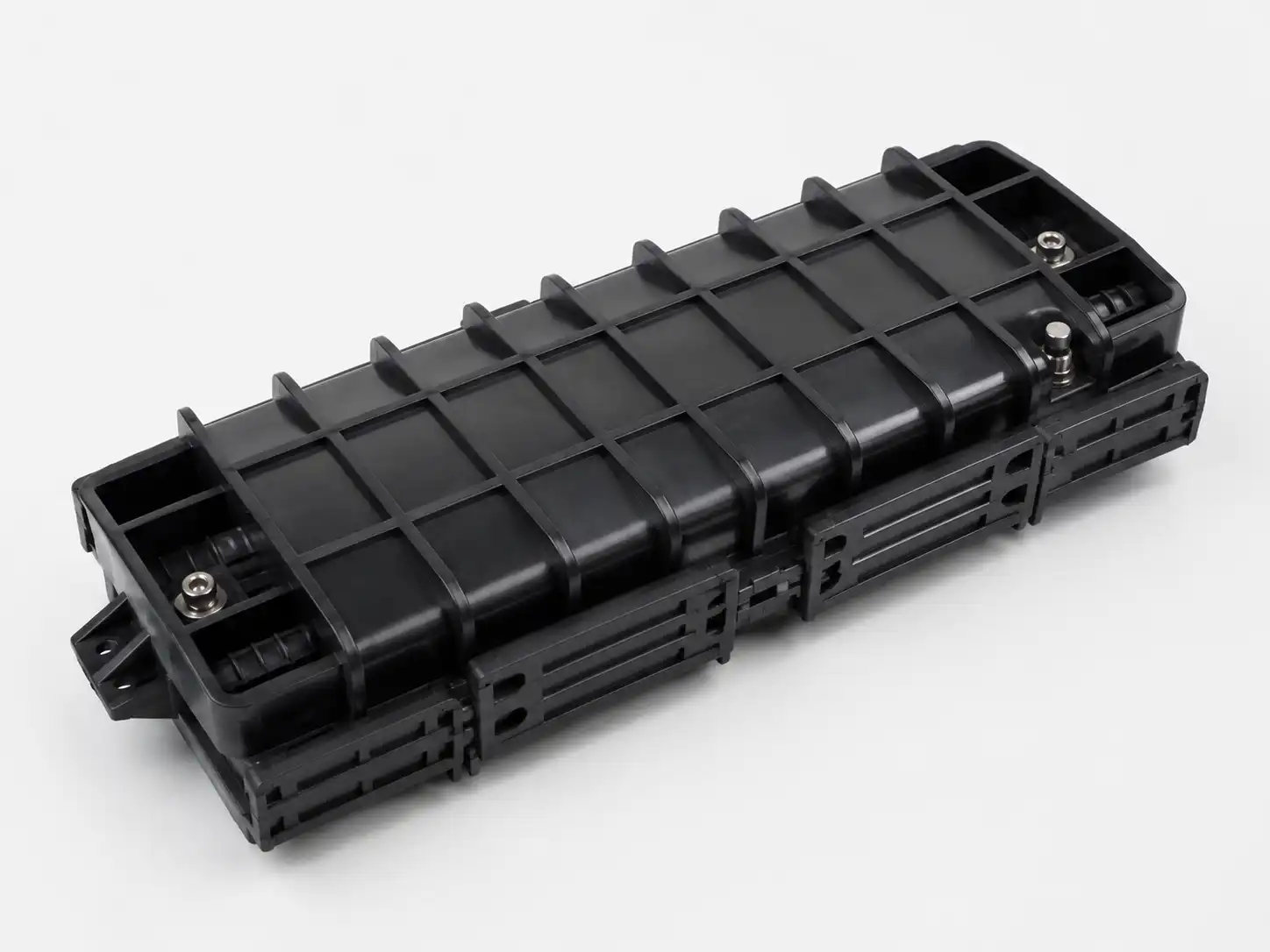

12 Core Horizontal Fiber Optic Splice Closure on kompaktne väliskorpus, mis kaitseb ja korraldab kuni 12 üksikut -kiudliitmikut FTTH-s ja väljaspool{3}}tehasevõrke. Selle horisontaalne sisestruktuur sobib kaabliühenduste, harupunktide ja remondikohtade tihendamiseks, kus ruum ja liitevõime on piiratud. Sulgur kasutab praktiliseks välihoolduseks uuesti-sisestatavat mehaanilist tihendit ja konfigureeritavaid kaablisisendeid.
Tehnilised andmed
|
Spetsifikatsioon |
Üksikasjad |
|
Toote tüüp |
12-kiuline horisontaalne fiiberoptilise liitmiku sulgemine |
|
Sulgemise tüüp |
Horisontaalne / sees |
|
Maksimaalne liitmisvõimsus |
12 ühekordset-kiu pleissi |
|
Ühendusalus |
1 × 12F salv |
|
Kaabli pordid |
2 või 4 porti; 1-in/1-out või 2-in/2-out |
|
Kaabli läbimõõt |
Tavaliselt Ø5–13 mm, oleneb konfiguratsioonist- |
|
Korpuse materjal |
UV-kindel tehniline plastik; PC / ABS / PP valikud |
|
Tihendamismeetod |
Taas{0}}sisestatav mehaaniline tihend |
|
Kaitse reiting |
IP68 reitinguga disain |
|
Töötemperatuur |
−40 kraadi kuni +65 kraadi |
|
Standardvärv |
Must |
Struktuuri- ja kiuhaldus
Sulgur ühendab endas kaitsekorpuse, tihendussüsteemi, kaabli{0}}sisendkomponentide, ühendusaluse, kiu-marsruutimise ala ja kaabli-tugevuse-liikme kinnituspunktid. 12F liitmisalus hoiab liitmismuhvid ja kiu lõtvu korrastatuna, säilitades samal ajal kontrollitud kiu suunamise. Kaabli kinnitus isoleerib välised tõmbejõud ühenduspiirkonnast, vähendades mehaanilist pinget paigaldamise ja hoolduse ajal.
Taas{0}}sisenetav mehaaniline struktuur võimaldab tehnikutel avada korpuse kontrollimiseks, parandamiseks või võrgu muutmiseks ilma täielikku sulgurit välja vahetamata.
Kaabli ühilduvus ja paigaldamine
Enne tellimist kinnitage kiudude arv, kaabli välisläbimõõt, kaabli{0}}sisenemiskogus, kaabli ehitus, tugevus{1}}liikme tüüp ja nõutav paigaldusviis. Need parameetrid määravad kindlaks sobiva pordi ja tihendi konfiguratsiooni.
Sulgurit saab tarnida antennile, postile/seinale-kinnitatavale, kanali-, käsi-/-kaevu-, maa-alusele ja otse-maetud rakendustele koos vajalike kinnitus- ja tihendustarvikutega. Paigaldamise ajal tuleb kaablisärgid ja tugevusdetailid enne kiu marsruutimist kindlalt kinnitada ning järgida tootja määratud minimaalset painderaadiust.
Rakendused
Tüüpilised rakendused hõlmavad järgmist:
FTTH langus ja levitamine kompaktsetes võrgu{0}}servapunktides
Antenni ja postiga{0}}paigaldatud kaabliühendused, kus ruumi on vähe
Kanalite ja käeavade paigaldised, mis nõuavad kaitstud sisemist splaissimist
Kaablite remondikohad pärast marsruudi kahjustamist või hooldust
Haruühendused maapiirkondade lairiba- ja viimase{0}}miili võrkudes
Seinale-kinnitatud välisühenduspunktid hoonete ja juurdepääsusõlmede läheduses
OEM/ODM ja tarnimine
DIMI toetab OEM-i logo märgistamist, kohandatud pakendit, korpuse värvi, kaabli{0}}pordi konfiguratsiooni ja tarvikute komplekte. Projektitellimuste puhul saavad insenerid enne tootmist läbi vaadata kiudude arvu, kaabli läbimõõdu, paigalduskeskkonna ja kaubamärginõuded. Proove saab tarnida toote hindamiseks ja projekti heakskiitmiseks.
Kvaliteedikontroll ja dokumentatsioon
Kvaliteedikontroll hõlmab sissetulevate materjalide ülevaatust,{0}}protsessiaegset montaažikontrolli, pitseerimist ja mehaanilist kontrollimist, valmis-toote kontrollimist ja ekspordi-pakendite kontrolli. Kohaldatavad tootetestid võivad hõlmata IP68 tihedust, kaabli tõmbe- ja kinnipidamist, lööki, muljumist, painutamist, temperatuuritsüklit, UV-vananemist ja asjakohaste metallkomponentide soola{5}}pihustustesti.
Projekti hindamiseks saab esitada andmelehti, ülevaatuse protokolle ja kohaldatavaid katsearuandeid. DIMI tootmissüsteem sisaldab ISO 9001:2015 ja TL-9000 kvaliteedijuhtimissertifikaate.
Tellimine ja logistika
MOQ
100 tk tavaliste hulgitellimuste jaoks; hindamiseks saadaval näidistellimused.
01
Töötlemine
Tavaliselt 7–14 tööpäeva pärast täpsustamist ja tellimuse kinnitamist.
02
Saatmine
Tavaliselt 20–30 päeva meritsi, õhu- või kiirtranspordiga, olenevalt sihtkohast ja saatmisviisist.
03
Pakendamine
Individuaalsed kaitsepakendid ja ekspordikarbid; kaubaalustele paigutamine ja kohandatud märgistus on saadaval projektitellimuste jaoks.
04
Makse
T/T või L/C saab kasutada standardsete B2B tellimuste jaoks; kvalifitseeritud projektide puhul saab kinnitada muid kokkuleppeid.
05
KKK
K: Kas sulgurit saab tarnida täieliku paigalduskomplektina?
V: Jah. Täielik komplekt võib sisaldada liitmisalust, tihenduskomponente, kaabli-kinnitusosi, liitmiskaitsemuhvi ja vajalikke kinnitustarvikuid. Lisatarvikute mittevastavuse vältimiseks tuleks hinnapakkumises täpsustada täpne materjalide arv.
K: Kas saate sobitada olemasoleva sulguri või konkurendi mudeliga?
V: Jah. Asendus- või privaatsildiprojektide puhul saavad ostjad esitada olemasoleva näidise, joonise, fotod või mudelinumbri. DIMI saab mehaanilise konfiguratsiooni üle vaadata ja töötada välja sobiva või samaväärse originaalseadmete tootja versiooni, kui see on tehniliselt teostatav.
K: Millist teavet tuleks pakkumisküsimisse lisada?
V: Esitage nõutav kogus, sihtriik, kaabli mudel, eeldatav aastane või projekti maht, pakendinõuded ja kõik nõutavad kontrolli- või sertifitseerimisdokumendid. Mittestandardsete projektide puhul on soovitatav kasutada kaabli andmelehte või olemasolevat sulgemisnäidist.
K: Kas saate toetada etapiviisilisi või korduvaid projektitellimusi?
V: Jah. Projekti-põhiseid ja korduvaid tarneprogramme saab korraldada tootmise ajakavaga, mis põhineb prognoositud kogusel, spetsifikatsiooni stabiilsusel ja nõutavatel tarnekuupäevadel.
K: Millised dokumendid võivad hulgi saadetisega kaasas olla?
V: Olenevalt tellimusest võivad dokumendid sisaldada kaubaarvet, pakendiloendit, päritolusertifikaati, toote andmelehte, ülevaatusprotokolleid ja kohaldatavaid katsearuandeid. Projekti-spetsiifilisi dokumente tuleks küsida enne tellimuse kinnitamist.
K: Kas ühe projekti raames saab sulgurit tellida erinevates konfiguratsioonides?
V: Jah. Kui projekt vajab mitut varianti, saab määrata erinevaid pordi paigutusi, kaabli-sisendi konfiguratsioone, värve ja tarvikute komplekte. Iga konfiguratsioon tuleks enne masstootmist kinnitada ja dokumenteerida.
K: Kas kolmanda osapoole{0}}kontrolli saab korraldada?
V: Jah. Kui ostja või projektileping seda nõuab, saab koordineerida-kolmanda osapoole kontrolli. Kontrolli ulatus, proovivõtumeetod, testimisnõuded ja kontrolliasutus tuleks enne tootmist kokku leppida.
K: Kas kiireloomulisi tellimusi saab toetada?
V: Kiirendatud tootmist saab hinnata praeguse võimsuse, materjalide saadavuse, tellimuse koguse ja konfiguratsiooni järgi. Ostjad peaksid pakkumist taotledes esitama nõutava tarnekuupäeva, et tootmis- ja tarnevõimalusi saaks koos üle vaadata.
