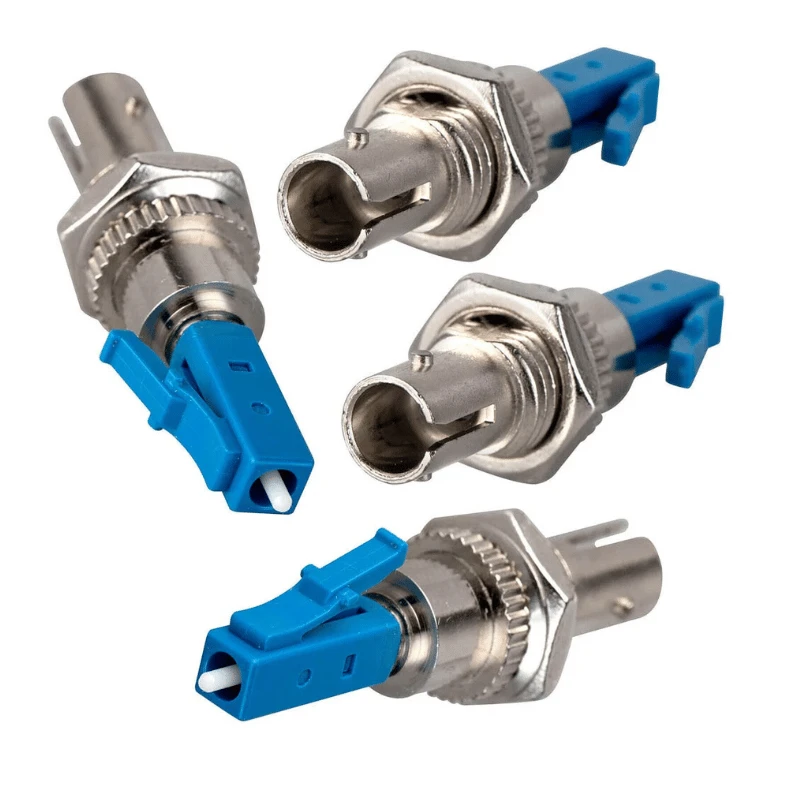

LC-st ST fiiberoptilise kaabli adapter on hübriidkiudoptiline adapter, mis on loodud ühendama LC-otsaga kiud ST-kiududega ilma olemasolevaid kaableid uuesti-lõpetamata. See kasutab stabiilse kiudühenduse säilitamiseks täpset joonduskomponente, mis sobib ühe- ja mitmerežiimiliste võrkude jaoks.

Adapteri tehnilised andmed

Parameeter	Spetsifikatsioon
Adapteri tüüp	LC to ST hübriidadapter
LC liides	LC naine
ST liides	ST emane
LC Ferrule	1,25 mm
ST Ferrule	2,5 mm
Kiu tüüp	üherežiimiline OS2; Multirežiim OM1/OM2/OM3/OM4
Poola tüüp	UPC; APC on saadaval kohaldatavate konfiguratsioonide jaoks
Joondushülss	Tsirkooniumoksiidi keraamika
Sisestamise kaotus	väiksem või võrdne 0,3 dB tüüpiline; Vähem või võrdne 0,5 dB max.
Tagastamise kaotus	suurem või võrdne 45 dB UPC; Suurem või võrdne 60 dB APC
Korratavus	Vähem kui 0,1 dB või sellega võrdne
Paaritumiskindlus	Rohkem kui 500 tsüklit või sellega võrdne
Eluase	ülitugev{0}}plast; metallist korpus valikuline
Paigaldamine	Paneeli-kinnitus
Töötemperatuur	-25 kraadi kuni +70 kraadi
Seadistamine	Simplex; duplekskoost saadaval

Pistiku ühilduvus

Adapter pakub otsest mehaanilist ühendust lc- ja st-pistikute vahel, muutes selle sobivaks, kui seadmed, plaastripaneelid või paigaldatud kaablid kasutavad erinevaid pistikuliideseid.

Lc pool:Ühildub tavaliste lc-pistikutega, kasutades 1,25 mm ümbrist.

St pool:Ühildub standardsete st pistikutega, kasutades 2,5 mm ümbrist ja bajonettühendust.

Üksikrežiim:Toetab OS{0}}/125 μm konfiguratsioone koos upc või kohaldatava apc poleerimisega.

Multirežiim:Toetab konfiguratsioone om1 62.5/125 μm ja om2/om3/om4 50/125 μm.

Pistiku segamine:Adapter muudab ainult konnektori liidest; ühendatud kiud peaksid jääma sobitatuks vajaliku edastusrežiimi ja optilise süsteemiga.

Adapteri struktuur

Adapter koosneb LC-külgmisest liidesest, ST-külgmisest liidesest, täppisjoondushülsist, korpusest ja kinnituskonstruktsioonist.

Tsirkooniumoksiidi keraamiline hülss säilitab paaritumise ajal hülsi kontsentrilisuse, aidates kontrollida külgsuunalist nihket ja optilise sisestamise kadu.

Standardkorpus on ülitugevast{0}}plastist kompaktse paneeli paigaldamiseks. Erinevate mehaaniliste nõuetega seadmete jaoks saab määrata metallkorpuse, ääriku tüübi, kinnituse, keermestatud kinnituse ja muud paigutused.

Rakendused

Võrgu migratsioon:Ühendab uued lc-põhised seadmed olemasoleva st-lõpetatud fiiberoptstruktuuriga ilma täielikku kaablilinki asendamata.

Plaastripaneelid ja odf-id:Pakub segatud lc/st ühenduvust kiu jaotus- ja lappimissüsteemides.

Testimisseadmed:Liidesed lc patch-juhtmed optiliste testriistade ja mõõteseadmete st-portidega.

Telekommunikatsioonivõrgud:Toetab sega{0}}pistikute installimist võrgu laiendamise või seadmete väljavahetamise ajal.

Ettevõtete ja ülikoolilinnakute võrgud:Sobib pärandinfrastruktuuri jaoks, mis jääb kasutusse koos lc{0}}põhiste seadmetega.

Tööstuslikud ja mõõtesüsteemid:Pakub pistikute teisendamist, kui olemasolevad kiudseadmed kasutavad st liideseid.

Hübriidadaptereid kasutatakse spetsiaalselt sega{0}}pistikukeskkondades ja seadmete migreerimiseks, kui uuesti{1}}lõpetamine on ebasoovitav.

Kohandamine / OEM

01/

Liidese kombinatsioonid:Lc-st, lc-sc, lc-fc, sc-st ja muud hübriidkonfiguratsioonid.

02/

Fiberrežiim:Os2, om1, om2, om3 või om4.

03/

poola keel:Upc või apc, mis on mehaaniliselt ja optiliselt ühilduvad.

04/

Eluase:Plastik või metall; saadaval kohandatud värvituvastus.

05/

Paigaldamine:Äärik, keermestatud, kinni{0}}kinnitatud või kliendi-määratud paneeli jalajälg.

06/

Konfiguratsioon:Simpleks- või paarisduplekskorraldus.

07/

Identifitseerimine:Logo, osa number, pistiku tunnus ja muud märgised.

08/

Pakend:Hulgipakendamine, üksikud kotid, eelsorditud komplektid ja -privaatsed etiketid.

Kvaliteet ja ülevaatus

Kvaliteedikontroll peaks hõlmama nii optilist jõudlust kui ka mehaanilist ühilduvust. Iga tootmispartii saab kontrollida vastavalt kokkulepitud spetsifikatsioonidele koos peamiste kontrollielementidega, sealhulgas:

Korpuse ja liideste visuaalne ja mõõtmete kontroll
LC/ST hülssi ja hülsi joonduse kontroll
Sisestuskao mõõtmine
Tootmiskao mõõtmine määratud ühemoodiliste konfiguratsioonide jaoks

Pistiku vahetatavuse ja paaritumise kontrollimine
Paaritumiskindluse testimine
Korpuse ja kinnituskonstruktsioonide kontroll
Märgistuse, koguse ja pakendi kontrollimine

Kontrollimise protokolle saab esitada vastavalt projekti nõuetele.

KKK

K: Kas adapter vajab paigaldamiseks spetsiaalseid tööriistu?

V: Tavaliselt pole spetsiaalseid optilisi otstetööriistu vaja. Adapter on mõeldud pistikute mehaaniliseks ühendamiseks ja paneeli paigaldamiseks. Kui tarnitakse kohandatud paigalduskonstruktsioon, peab paigaldamine järgima vastavat varustust või paneeli konstruktsiooni.

K: Kas adapterit saab kasutada nii sise- kui ka väliskiudsüsteemide jaoks?

V: See on mõeldud peamiselt kaitstud siseruumide, seadmete-ruumi, riiuli, plaastri-paneeli ja kappi paigaldamiseks. Välistingimustes kasutamiseks tuleks adapter paigaldada sobivasse ilmastikukindlasse korpusesse, mitte puutuda kokku vihma, tolmu või pikaajaliste keskkonnatingimustega.

K: Kas ma saan tellida näidiseid enne hulgiostu?

V: Jah. Enne mahutootmist saab tarnida näidiseid pistikute, mõõtmete, paigalduse ja optilise -jõudluse hindamiseks. Näidisnõudeid ja tasusid saab kinnitada vastavalt soovitud konfiguratsioonile ja kogusele.

K: Kas saate adaptereid tarnida vastavalt installitud{0}}süsteemi osanumbrile?

V: Tehniliseks võrdluseks võib kasutada osa viitenumbrit, kuid tootmine peaks põhinema kontrollitud mõõtmetel ja toimivusnõuetel, mitte ainult osa numbril. Kliendid saavad ühilduvuse kontrollimiseks esitada näidiseid, jooniseid või andmelehti.

K: Kuidas on kiudoptilised adapterid rahvusvaheliseks saatmiseks pakitud?

V: Adapterid on tavaliselt kaitstud saastumise ja füüsiliste kahjustuste eest käsitsemise ja transportimise ajal, sisepakend ja sobivad välispakendid on valitud vastavalt tellimuse kogusele. OEM-i ja turustaja tellimuste jaoks saab korraldada individuaalse või kohandatud pakendi.

K: Mis on tüüpiline tellimuse täitmise aeg?

V: Tavaliste kommertstellimuste puhul on tüüpiline töötlemisaeg 7–14 päeva, millele järgneb ligikaudu 20–30 päeva tarneaeg, olenevalt sihtkohast ja saatmisviisist. Kohandatud või suuremahulised{5}}tellimused tuleks ajastada eraldi pärast spetsifikatsiooni kinnitamist.

K: Millised maksetingimused on tellimuste jaoks saadaval?

V: Levinud makseviisid on T/T, L/C, PayPal ja krediitkaart. Kvalifitseeritud tellimuste puhul saab arutada muid maksekorraldusi, mille lõplikud tingimused on kinnitatud hinnapakkumises või müügilepingus.
