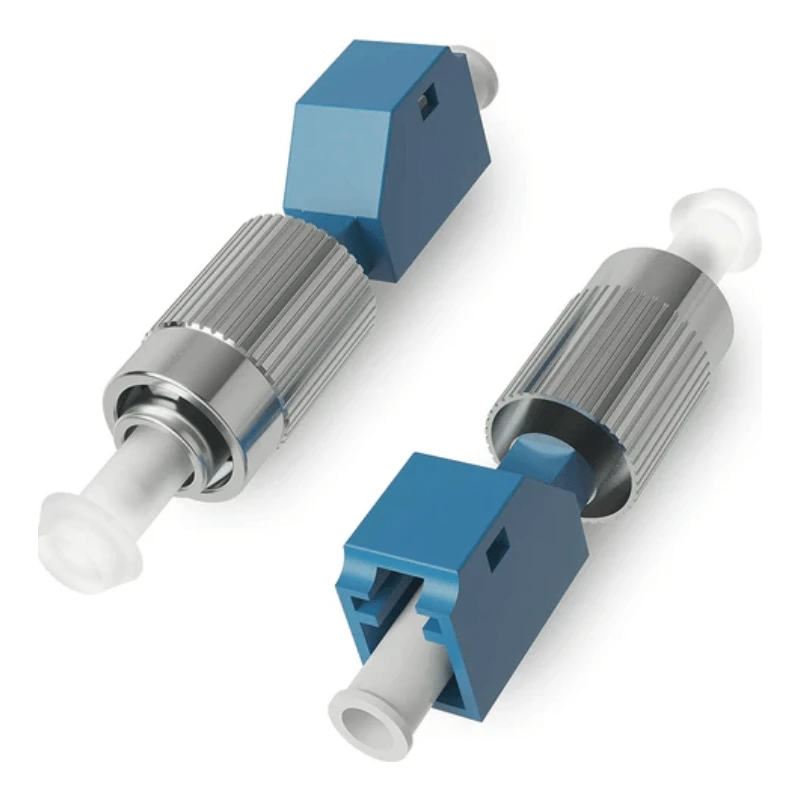

LC-FC-kiudoptilised adapterid on hübriidsed emas----adapterid, mis on loodud ühendama LC-- ja FC-otsaga fiiberoptilised komponendid ilma kiudu uuesti-lõpetamata. Standardkonfiguratsioon on LC/UPC kuni FC/UPC, simpleks, ühemoodiline OS2 9/125 μm, täpse tsirkooniumoksiidist keraamilise joondushülsiga. Projekti nõuete jaoks saab määrata erinevaid pistikute poleerimistüüpe, kiudrežiime, korpuse materjale ja paigalduskonfiguratsioone.
Adapteri tehnilised andmed
|
Parameeter |
Standardne spetsifikatsioon |
||
|
Adapteri tüüp |
LC-FC hübriidadapter |
||
|
Konnektori konfiguratsioon |
LC/UPC kuni FC/UPC |
||
|
Sugu |
Naine-kuni-naine |
||
|
Kanal |
Lihtne |
||
|
Fiber Mode |
Üherežiimiline OS{0}}/125 μm |
||
|
Joondushülss |
Täppis tsirkooniumoksiidi keraamika |
||
|
Tüüpiline sisestuskaotus |
Vähem kui 0,3 dB või sellega võrdne |
||
|
Tagastamise kaotus |
Suurem või võrdne 50 dB, UPC |
||
|
Vastupidavus |
Rohkem kui 500 paaritustsüklit või sellega võrdne |
||
|
Töötemperatuur |
-25 kraadi kuni +70 kraadi |
||
|
Säilitustemperatuur |
-40 kraadi kuni +85 kraadi |
||
|
Paigaldamine |
Paneeli kinnitus |
||
|
Eluase |
Plastikust või metallist insener |
||
|
Kohaldatavad standardid |
IEC 61754-20 / IEC 61754-13 liidese nõuded; RoHS |
||
LC-liides järgib LC-pistikute perekonna mõõtmete nõudeid, samas kui FC-pool kasutab standardiseeritud 2,5 mm ümbrisliidest ja kruviühenduse konstruktsiooni.
Pistiku ühilduvus
Adapter on loodud otseseks LC-to-FC-ühenduseks, muutes selle kasulikuks, kui seadmed, vahetuspaneelid või olemasolev kiudoptiline infrastruktuur kasutavad erinevaid konnektoriplatvorme.
LC pool:Ühildub tavaliste LC-pistikutega; UPC ja APC konfiguratsioone saab määrata.
FC pool:Ühildub standardsete FC-pistikutega, kasutades vastavat PC/UPC või APC konfiguratsiooni.
Fiiberrežiimid:siSglemode OS2 on standardkonfiguratsioon; Mitmerežiimilisi versioone, nagu OM3 ja OM4, saab tarnida, kui adapteri disain ja joondushülss on vastavalt sobitatud.
Poola sobivus:Konnektori poleerimistüübid tuleks valida vastavalt ühendatud komponentidele. LC ja FC liidestel on eraldi IEC mõõtmete spetsifikatsioonid.
Segapistikuga võrkude puhul välistab hübriidadapter vajaduse vahetada välja muidu hooldatavad plaastrijuhtmed või uuesti{0}}lõpetada paigaldatud kiud.
Adapteri struktuur
Adapter koosneb kahest pistikupesast, täppisjoondushülsist ja välisest korpusest koos vajaliku paneeli{0}}kinnitusstruktuuriga.
Tsirkooniumoksiidi keraamiline ümbris säilitab rõngaste joonduse paaritumise ja lahtiühendamise ajal, aidates kontrollida optilise sidestuse kadu. LC-pool kasutab kompaktset riivi{1}}tüüpi liidest, FC-pool aga mahutab FC-pistikutele iseloomuliku keermestatud ühendusmehhanismi.
Sõltuvalt mehaanilistest nõuetest ja paneeli konstruktsioonist on korpuse valikute hulgas -tugev tehniline plastik või metall. Samuti saab konfigureerida tolmukatteid, siibriga konstruktsioone, erinevaid äärikukujundusi ja kliendispetsiifilisi{2}}kinnitusfunktsioone.
Rakendused
Telekommunikatsiooni- ja ODF-süsteemid
Kasutatakse optiliste jaotusraamide, fiiberoptiliste paneelide ja kandjavõrgu seadmete LC- ja FC-plaastrijuhtmete ühendamiseks.
Andmekeskus ja Enterprise Fiber Networks
Sobib seadmete migreerimiseks või pärand-uuele infrastruktuurile-, kus LC- ja FC-liidesed peavad koos eksisteerima.
FTTx jaotusseadmed
Saab integreerida kiudoptilist jaotuskarpidesse, kappidesse, klemmpaneelidesse ja muudesse juurdepääsu{0}}võrguseadmetesse, kus on vaja kombineeritud pistikutüüpe.
Kiudude testimise ja mõõtmise seadmed
Pakub vahetatavat LC-to-FC-liidest optiliste testimisseadmete ja labori- või tootmiskatsepaneelide jaoks.
OEM-kiudpaneelid ja koostud
Sobib paneelitootjatele, korpuse ehitajatele ja süsteemiintegraatoritele, kes vajavad kindlaksmääratud hübriidadapteri konfiguratsiooni.
Kohandamine / OEM
Ühenduste kombinatsioon:Lc-fc ja muud hübriidkonfiguratsioonid.
poola keel:Upc või apc vastavalt ühenduspistiku konfiguratsioonile.
Fiberrežiim:Os2 üherežiimilised ja valitud mitmerežiimilised konfiguratsioonid.
Varrukas:Tsirkooniumoksiidi keraamika; konkreetsete rakenduste jaoks saab hinnata alternatiivseid hülsi materjale.
Korpus: plast- või metallkonstruktsioon.
Paigaldamine:Standardne paneelikinnitus, äärikutega/äärikuteta konstruktsioonid, klambrid või kliendispetsiifiline{0}}kinnitusgeomeetria.
Kaitse:Tolmukatted või luugiga kujundused.
Identifitseerimine:Korpuse värv, logo, pordi nummerdamine, osa number ja vöötkoodi märgistus.
Pakend:Hulgi-, üksikkotid või kliendi{0}}määratud pakend.
Kvaliteet ja ülevaatus
Kvaliteedikontroll peaks hõlmama nii optilist jõudlust kui ka mehaanilist töökindlust. Tüüpilised kontrollielemendid hõlmavad järgmist:
Kinnitatud pistiku ja poleerimiskonfiguratsiooni sisestuskadude ja tagasivoolukadude testimine.
Adapteriliideste, paigaldusfunktsioonide ja joonduskomponentide mõõtmete kontroll.
Hülsi ja hülsi joonduse kontrollimine, et säilitada korduv paaritumine.
Paaritustsükli-testimine mehaanilise vastupidavuse kontrollimiseks.
Korpuse defektide, hülsi seisukorra, saastumise ja ühendusliidese kahjustuste visuaalne kontroll.
Temperatuuri- ja keskkonnakatsed, kui projekti spetsifikatsioon seda nõuab.
Materjalid ja vastavusdokumendid, sealhulgas RoHS{0}}seotud nõuded, kui need on ette nähtud.
Kontrollikriteeriumid ja katsearuanded saab viia vastavusse kliendi jooniste, ostu spetsifikatsioonide või kohaldatavate kiudoptiliste komponentide standarditega.
KKK
K: Kas saate esitada näidiseid enne hulgitellimust?
V: Jah. Enne hulgiostmist saab esitada näidiseid spetsifikatsiooni, pistikute ühilduvuse ja koostu hindamiseks. Proovi kogust ja kõiki kohaldatavaid proovitasusid saab kinnitada soovitud konfiguratsiooni alusel.
K: Mis on LC-FC fiiberoptiliste adapterite MOQ?
V: Standardkonfiguratsioonide puhul on MOQ tavaliselt 100 tükki. OEM-i konfiguratsioonid, erimaterjalid või kohandatud pakend võivad nõuda teistsugust MOQ-d, mida saab enne pakkumist kinnitada.
K: Mis on tüüpiline hulgitellimuste täitmise aeg?
V: Tüüpiline töötlemisaeg on 7–14 päeva, olenevalt tellimuse kogusest ja konfiguratsioonist. Tarneaeg on tavaliselt 20–30 päeva, lõplik ajakava kinnitatakse vastavalt sihtkohale ja saatmisviisile.
K: Milliseid makseviise te aktsepteerite?
V: Tavaliselt aktsepteerime T/T, L/C, PayPali ja krediitkaarte. Kvalifitseeritud tellimuste või konkreetsete projektinõuete puhul saab arutada muid maksetingimusi.
K: Millised saatmisviisid on saadaval?
V: Tellimusi saab tarnida kiir-, õhu- või meretranspordiga, sõltuvalt kogusest, tarnenõuetest ja sihtkohast. Vastavalt tellimusele saab korraldada ka DDP, DAP ja EXW tingimusi.
K: Kas saate koos tellimusega esitada kontrolliaruanded?
V: Jah. Ülevaatusdokumentatsiooni saab esitada vastavalt kokkulepitud tellimuse nõuetele. Tüüpilised kirjed võivad hõlmata sisestamise kadu, tagasipöördumise kadu, mõõtmete kontrolli ja visuaalse kontrolli tulemusi.
K: Kuidas peaksin pakkumise küsimisel adapterit täpsustama?
V: Esitage vajalik LC/FC-pistiku kombinatsioon, UPC- või APC-poleerimine, simpleks- või muu konfiguratsioon, kiudrežiim, korpuse tüüp, paigaldusnõuded, kogus ja pakendinõuded. Kohandatud versioonide jaoks on soovitatav kasutada jooniseid või võrdlusnäidiseid.
