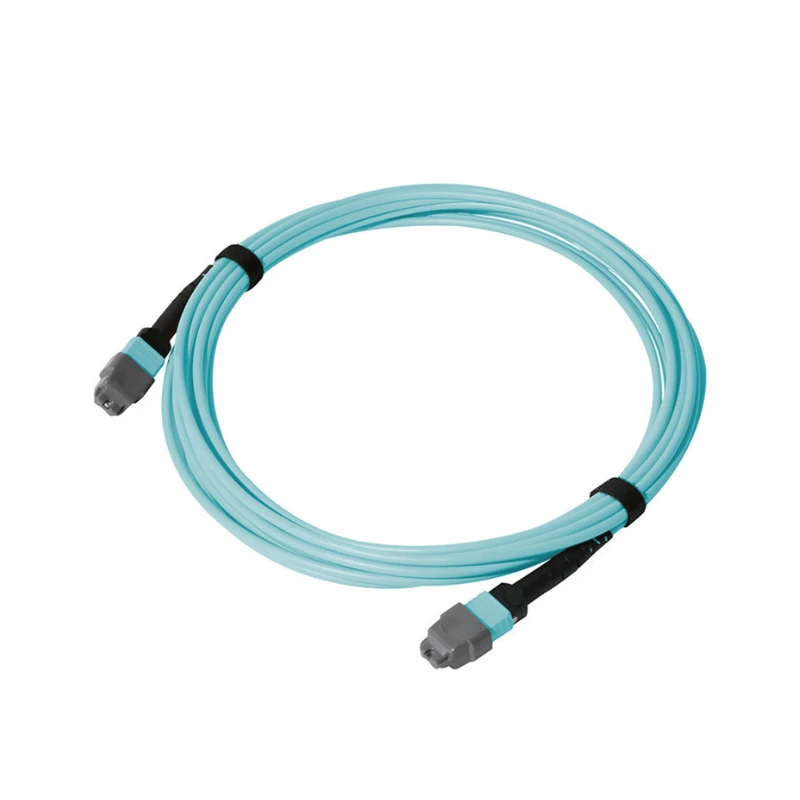

OS2 MTP üherežiimiline fiiberkaabel

V: OS2 kasutab 9/125 μm ühemoodi-kiudu, OM4 aga mitmemoodilist kiudu. OS2 on määratud ühe-režiimi optiliste linkide jaoks, samas kui OM4 kasutatakse mitmerežiimilistes süsteemides. Kiu tüüp peaks sobima transiiveri ja võrgu optilise arhitektuuriga.

V: MPO on standardiseeritud mitme{0}}kiudliidesega liides, samas kui MTP® on USA Coneci spetsiaalne konnektoritoode. Hanke jaoks tuleks pistiku spetsifikatsioon ja liides kinnitada vastavalt seadmetele ja kaabeldussüsteemile.

V: MTP magistraalkaabli mõlemas otsas on mitme{0}}kiu MTP/MPO ühendus. MTP-eralduskaabel teisendab mitmekiulise{2}ühenduse üksikuteks pistikuteks, nagu LC. Nõutav kaabli tüüp sõltub ühendatud seadmete pordiarhitektuurist.

V: Ei. MTP/MPO pistikud ei ole otseselt seotud LC- või SC-portidega. Kui seadmed kasutavad neid liideseid, on vajalik MTP-to-LC, MTP-to-SC või muu määratud konversioonikoost.

V: OS2-l pole üht universaalset edastus-kauguspiiri. Saavutatav kaugus sõltub transiiverist, andmeedastuskiirusest, lainepikkusest, kiudude sumbumisest, konnektori kadudest ja optilise lingi kogueelarvest. Seetõttu tuleks nõutavat kaugust võrrelda täieliku lingi spetsifikatsiooniga.

V: G.652D on tavaline ühemoodi{1}}kiu spetsifikatsioon, samas kui G.657A1 pakub paremat paindejõudlust marsruutimisel, kus võib esineda tihedamaid kiudude kõverusi. Nõutav klass peaks järgima projekti kiu spetsifikatsiooni ja paigaldusnõudeid.

V: MTP/MPO konnektori võtmed juhivad konnektori füüsilist orientatsiooni paaritamise ajal. Võtme paigutus peaks sobima paaritusadapteri või seadme liidesega, samas kui kiu polaarsus tuleks vastavalt nõutavale kiu kaardistamisele määrata eraldi.

V: MTP/MPO sugu viitab sellele, kas konnektoril on juhttihvtid. Isaskonnektoritel on juhttihvtid, samas kui emaskonnektoritel on juht-tihvti augud. Nõutav sugu peaks vastama lingi jaoks määratud ühenduspistikule või seadmeliidesele.
