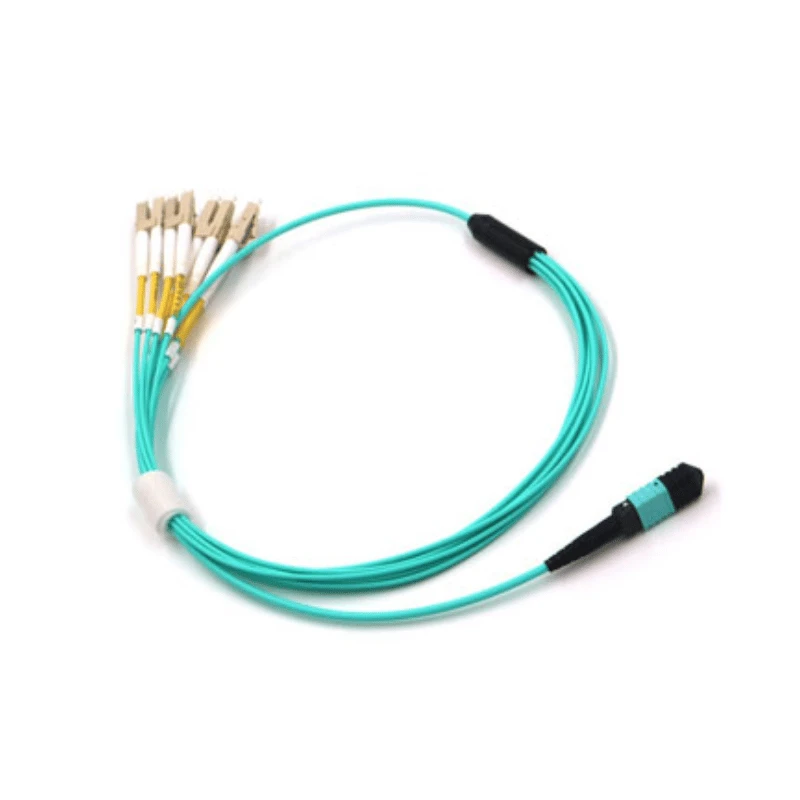

MPO Multimode Loopback Cable on tehases{0}}lõpetatud optiline sõlm, mis suunab edastatud signaalid MPO liidese kaudu tagasi määratud vastuvõtukanalitesse ühilduvate mitmerežiimiliste transiiverite, portide ja optiliste seadmete kohalikuks testimiseks.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Toote tüüp |
MPO multimode loopback kaabel |
|
Ühenduse tüüp |
MPO |
|
Konnektori sugu |
Juhttihvtidega isane / juhttihvtideta emane |
|
Kiu tüüp |
OM3 / OM4 / OM5 Multirežiim |
|
Kiudude arv |
8/12/24 kiudu |
|
Polaarsuse / Pin Mapping |
Tüüp A / Tüüp B / Tüüp C / Kohandatud kaardistamine |
|
Liitmik Poola |
PC |
|
Sisestamise kaotus |
Standardne aste: 0,70 dB või vähem; Elite Low{1}}Kaoaste: 0,35 dB või väiksem |
|
Tagastamise kaotus |
Suurem või võrdne 20 dB |
|
Töölainepikkus |
850 nm / 1300 nm |
|
Jope materjal |
LSZH / PVC / OFNP |
|
Jope värv |
Aqua / Violet / Laimiroheline / Kohandatud |
|
Kaabli pikkus |
Kohandatud |
|
Töötemperatuur |
-20 kraadi kuni +70 kraadi |
|
Säilitustemperatuur |
-40 kraadi kuni +85 kraadi |
|
Paaritumiskindlus |
Rohkem kui 500 tsüklit või sellega võrdne |
|
Vastavus |
IEC 61754-7, TIA-604-5, RoHS, REACH |
MPO loopback konfiguratsioon
Sisemine kiu kaardistamine määrab, millised edastatud kanalid tagastatakse vastavatele vastuvõtukanalitele.
Standardne polaarsus:Neid standardseid MPO kanalite paigutusi kasutavate seadistuste jaoks on saadaval A-, B- ja C-tüüpi konfiguratsioonid.
Varustus{0}}Konkreetne kaardistamine:Kohandatud Tx-to-Rx vastendamist saab valmistada seadmete-spetsiifiliste liideste jaoks, sealhulgas kinnitatud QSFP, QSFP28 ja QSFP-DD konfiguratsioonid.
Fiberi ja pistiku konfiguratsioon
MPO liides peab vastama testitava seadme optiliste ja mehaaniliste nõuetega.
Liidese sobitamine:Enne tellimist kinnitage MPO liides.
Pistiku ühilduvus:Kontrollige konnektori sugu ja viige{0}}pistiku konfiguratsioon seadme pordiga vastavusse.
Kiudude valik:Valige kiu konfiguratsioon vastavalt testitavale optilisele liidesele.
Konfiguratsiooni viide:Seadmespetsiifiliste sõlmede puhul saab konfiguratsiooni viitena kasutada sihttransiiveri spetsifikatsiooni või seadme dokumentatsiooni.
Optilise jõudluse kontrollimine
Optiline testimine
Sisestuskadu ja tagasipöördumise kadu mõõdetakse EXFO/JDSU seadmetega ja kontrollitakse kindlaksmääratud piiride suhtes.
01
Ühenduse geomeetria
3D-interferomeeter kontrollib kiu kõrgust, kõverusraadiust ja tipunihet.
02
Lõpetage-näokontroll
Digitaalne mikroskoop kontrollib saastumist ja nähtavaid füüsilisi defekte.
03
Järjepidevus ja kaardistamine
Kiudude järjepidevust ja kanali polaarsust kontrollitakse kinnitatud konfiguratsiooni alusel, sealhulgas kohandatud koostude kinnitatud Tx{0}}to-Rx vastendusega.
04
Kvaliteedisüsteem
MPO sõlmed toodetakse DIMI ISO 9001:2015 kvaliteedijuhtimissüsteemi alusel.
05
Testimisstsenaariumid
Tagasisilmuse konfiguratsioon määrab testi jaoks nõutava optilise tagasivoolu tingimuse.
Transiiveri kinnitus
Pakub kohalikku tagastustingimust MPO{0}}põhiste mitmerežiimiliste transiiveri liideste kontrollimiseks.
Pordi diagnostika
Isoleerib testitava optilise liidese, ilma et oleks vaja kiudoptilist kaugühendust.
Tootmise testimine
Pakub kontrollitud seadmete kontrollimiseks korratavat optilist konfiguratsiooni.
Projekteerimine ja{0}}põletamine
Võimaldab korduvate katseprotseduuride käigus reprodutseerida sama määratletud liidese tingimusi.
Tootmisprotsess
Tootmisvõime:DIMI toodab fiiberoptiliste kaablite komplekte{0}}omamajas tehniliste näidiste ja mahutootmise jaoks.
Tehnikaülevaade:Mittestandardset kaardistamist vaadatakse enne tootmist{0}} kaasasoleva pistiku, juhtmestiku skeemi või seadme spetsifikatsiooni alusel.
Tootmise kontroll:Kinnitatud spetsifikatsioon määratleb konfiguratsiooni, kaardistamise, optilised nõuded, identifitseerimise ja pakendi.
Kontrollimine ja dokumentatsioon:Valmis komplekte kontrollitakse ja testitakse enne tarnimist ning testimisdokumentatsioon esitatakse vastavalt kinnitatud tellimuse nõuetele.
Tellimuse nõuded
Tellimus ja tarneaeg:Saadaval on paindlikud kogused; standardkonfiguratsioonid nõuavad tavaliselt 3–7 tööpäeva, kohandatud ajakava kinnitab konfiguratsioon ja kogus.
RFQ teave:Hinnapakkumiseks esitage kiu tüüp, kiudude arv, konnektori sugu, silmuse kaardistamine, kaabli pikkus ja hinnanguline kogus.
KKK
K: Milleks kasutatakse MPO mitmerežiimilist tagasisilmuskaablit?
V: See loob kohaliku optilise tagasitee määratud Tx- ja Rx-kanalite vahel ühilduvate mitmerežiimiliste transiiveride, MPO-portide ja optiliste seadmete testimiseks.
K: Kuidas valida õiget MPO loopback-polaarsust?
V: Valige tüüp A, tüüp B, tüüp C või kohandatud vastendus vastavalt testitava seadme Tx{0}}to{1}}Rx kanalite nõutavale suhtele.
K: Kas saate teha kohandatud MPO loopbacki QSFP, QSFP28 või QSFP-DD jaoks?
V: Jah. Kohandatud Tx-to-Rx vastendamist saab toota seadme kontakti, juhtmestiku skeemi või kinnitatud kanali-kaardistamise spetsifikatsioonide põhjal.
K: Mis vahe on MPO loopbackil ja MPO plaastrijuhtmel?
V: MPO plaastrijuhe ühendab eraldi optilised liidesed, samas kui MPO loopback tagastab määratud Tx-kanalid Rx-kanalitele kohalikus testiseadistuses.
K: Kuidas valida tagasisilmuskaabli jaoks isas- või naissoost MPO-d?
V: Sobitage konnektori sugu ja juhi{0}}viigu konfiguratsioon transiiveri, testseadme või seadme MPO liidesega.
K: Kuidas valida MPO loopbacki jaoks OM3, OM4 või OM5?
V: Liidese ühilduvuse säilitamiseks valige testitava transiiveri või seadme jaoks määratud mitmemoodilise kiu tüüp.
K: Mis on tagastuskadu MPO loopback-kaablis?
V: Tagastuskadu näitab optilist võimsust, mis peegeldub tagasi allika poole. Määratud tagastuskadu on 20 dB või suurem.
K: Kas MPO mitmerežiimilist loopbacki saab testida enne mahutootmist?
V: Jah. Vajadusel saab enne mahutootmist koostada tehnilisi näidiseid liidese ja kanali{1}}kaardistamise kontrollimiseks.
